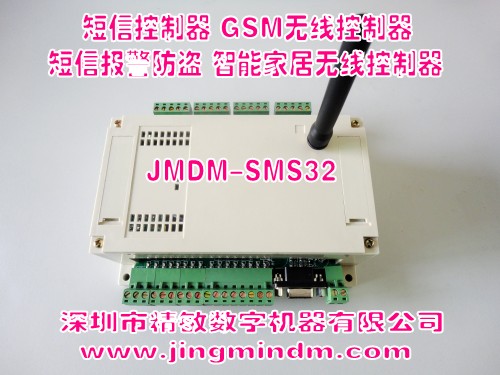

JMDM-SMS32短信控制器 GSM无线控制器 短信报警防盗控制器 智能家居无线控制器 环境数据采集 无线控制器
http://www.chinakong.com/upload/upload12/201112241111248.jpg
一、 简介
JMDM-SMS32是一款支持GSM短信控制、电脑串口控制、独立控制的智能型多功能工业级高可靠I/O控制器，又可简称为32路短信控制器、GSM控制器、手机短信控制器、无线I/O控制器、GSM远程控制模块等。可外接16路光电开关、红外探头、点动开关、各种传感器等，外接16路交直流负载，用于16路输入、16路输出的I/O控制、开关控制场合，工作方式有3种：独立控制、PC串口控制、短信控制，可实现如下功能：
1、可用短信控制、电脑串口、单片机程序逻辑独立控制16路继电器开关、16路数字量输入状态采集。
2、短信报警，手机远程控制，无人值守基站或机房短信监控系统，短信家居防盗，智能家居控制。
3、可代客户编程，用于手机遥控16路输入16路输出的开关量控制场合。
二、 性能参数
1、工作电源：直流24V（12V需要定做）；
2、主控芯片：8位高性能单片机+逻辑门芯片+GSM无线模块；
3、程序存储器：32K程序存储器,用于存放数据。
4、输入：16路数字量输入，低电平输入有效，可接各种NPN型光电开关或光电传感器、红外探头、点动开关等。
5、输出：16路继电器输出，每路最大电流可达到10A，输出状态可回读。
6、系统稳定性：采用光电隔离和启用内部看门狗及严格的高频滤除特性，使系统工作稳定可靠。
7、接口：1路标准的RS232串行通信接口（抗15KV静电冲击），可直接与电脑或PLC等主控等外设通信；可直接通过RS232接口下载程序，无需烧录器，方便程序修改、升级；
8、工作状态指示灯：1个电源指示灯，1个网络指示灯，一个模块开机指示灯。
9、外壳安装尺寸：154mm×126mm×60mm；可用导轨安装或用螺钉固定安装。
三、 产品功能
1、遥控16路继电器开关：通过外部手机发短信，可随时随地遥控16路继电器开关；
2、短信收发功能：控制器在收到外部某手机发送的短信指令后，能将控制结果通过短信再发给该手机。
3、多路监控和多路报警：可编程实现多路输入点的监控，发送报警短信给不同的号码。
4、短信设置报警号码：可以通过手机发短信来改写接收报警的手机号码。
5、电脑串口实时监控16路数字量输入、16路继电器输出状态。
四、 使用说明
1、GSM模块装上SIM卡：将手机SIM卡上短信清空，插到控制器的卡座上。
2、GSM模块初始化：打开控制器电源，等待GSM模块的初始化完成，耗时约10~30秒。
3、连接到无线网络，有2种方式判断：
1）看到网络指示灯闪烁的频率比较低，约亮65毫秒灭3秒，说明模块已经连接到网络。
2）给模块打个电话，若电话能接通，说明模块已经连接到网络，可以正常工作。
4、首次使用，给控制器发送报警回传的短信号码。
直接发送要接收模块报警回传的手机号码给GSM模手机号码上，若短信回复OK，即可正常控制继电器；
若模块回复ERROR，说明你发送的手机号码错误或者短信的内容有错误，需要您重新发送，直到模块回复OK，你才可以正常操作。
5、更换控制的手机号：若要更换为另外一个号码控制模块，那就要用先前的手机号码发送短信#R,0*到模块上，等待模块回传clear is ok，然后就可以用现在的手机按照第三个步骤操作就可以。
6、查询I/O口当前的状态：
可根据客户需求，编程实现对16路输入、16路输出的状态查询。如：发送短信#?,0*到控制器，返回16路继电器的状态1000000000000000，说明第一路打开其他路是关闭的，从左往右分别代表1-16路，返回的数1代表打开，0代表关闭，指当前的状态。
7、控制16路输出，发送短信到控制器的格式如下：
关闭某一路指令 说明 打开某一路指令 说明
#1,0* 关闭第1路继电器输出 #1,1* 打开第1路继电器输出
#2,0* 关闭第2路继电器输出 #2,1* 打开第2路继电器输出
…. ….
#9,0* 关闭第9路继电器输出 #9,1* 打开第9路继电器输出
#A,0* 关闭第10路继电器输出 #A,1* 打开第10路继电器输出
…. ….
#G,0* 关闭第16路继电器输出 #G,1* 打开第16路继电器输出
指令说明：
1）、“#”为指令头；
2）、1~9的整数分别代表第1~9路输出，ABCDEFG分别代表第10、11、12、13、14、15、16路输出。
3）、“，”为指令分隔，注意此逗号为英文状态下的逗号。
4）、逗号后的0代表控制关闭输出。1代表打开输出。
5）可根据客户需求，实现一条指令控制多路输出。
8、以上手机短信对I/O的控制指令格式，可根据客户个性化需求进行修改。
五、 用途
1、控制多个水泵：在山区丘陵地带，现场操作不便的水泵，只要用手机发短信控制与GSM远程控制器相连接的水泵，便可打开水泵。之后随时都可以查询水泵是否通电了，随时都可以发短信关闭水泵。最大电流10A，可以满足水泵的功率要求。控制多个水泵，接多个继电器即可。
2、智能控制家电：如控制电饭煲或热水器等，下班前给家中控制装置发短信，就可以远程遥控插座通电，之后可随时查询工作状态或关闭。回家后即可立刻享受热水浴和美食。
3、智能控制门窗：与电磁铁式门栓相给合，可以GSM远程控制，也可以用钥匙打开，是智能门的一个发展方向。与窗的电控锁相连，可以远程控制门窗的开闭，特别是在下雨或有急事外出时更为方便。
4、控制各类传感器和阀门：通过短信控制器可实时获取各种传感器信息、阀门状态信息，或通过手机短信控制阀门开关。与电磁阀相结合，可连接各类传感器，通过读取传感器的信息，如温度传感器，水位传感器，反馈至控制器，根据程序设定功能，自动判断是否要通过GSM远程控制器来打开水、气、油等各类阀门，包括酸、碱等化工产品的阀门。
5、控制工控机、服务器远程开机复位：可作为连续运行网络设备（如：工控机、机房服务器等）的远程开机、复位控制。
6、控制无人值守的基站、机房：控制某些无人职守基站或机房的门禁、温湿度环境、内部设备等，节省人力物力财力，外接温湿度传感器，实时采集现场环境温度、湿度，根据程序设定的阈值报警条件，报警到手机或控制相关设备开关，如控制设备如服务器\空调\风机等的工作时间\工作状态等，并实时查询设备的工作状态。
7、工程机械的各项参数采集：如在矿山等恶劣的环境下，人工现场检测比较困难，可用短信远程控制器采集现场的轴承温度，以防轴承过热，造成矿山事故。采集机械的工作电流，防止机器设备过流或功率过大，烧坏机器 造成不必要的损失。还可检测现场的工作电压，来判断是否断电通知相关责任人，防止机械设备突然设备启动，造成意外损失。
六、 售后服务
1、保修：自产品售出之日起，硬件正常使用下出现故障，保修一年，保修期后只收取维修成本费用；
2、技术支持：提供远程电话、网络在线技术支持。
|
|
|
|
