光电隔离器可以组成多种多样的应用电路。如组成光电隔离电路，长传输线隔离器，TTL电路驱动器，CMOS电路驱动器，脉冲放大器等。目前，在A／D模拟转换开关，光斩波器，交流、直流固态继电器等方面也有广泛应用。光电隔离器的输入部分为红外发光二极管，可以采用TTL或CMOS数字电路驱动。图1、2为应用实例。
http://www.chinakong.com/upload/upload12/201210182103538.jpg

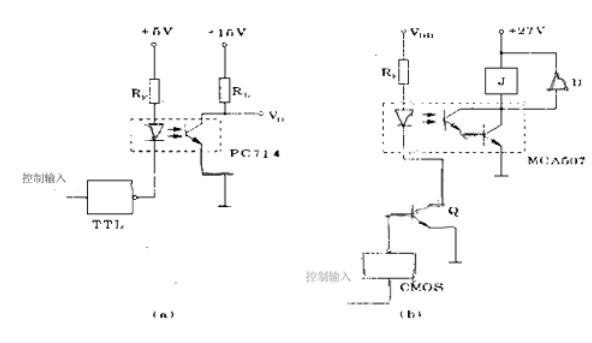

在图1中，输出电压Vo受TTL电路反相器的控制，当反相器的控制输入信号为低电平时，信号反相使输出为高电平，红外发光二极管截止，光敏三极管不导通，Vo输出为高电平。反之Vo输出为低电平。从而实现TTL电路控制信号的隔离、传输和驱动作用。 图2为CMOS门电路通过光电隔离器为中间传输媒介，驱动电磁继电器的应用实例。当CMOS反相器的输出控制信号为高电平时．其输出信号为低电平，Q晶体管截止，红外发光二极管不导通，光电隔离器中的输出达林顿管截止，继电器控制绕组J处于释放状态。反之继电器的控制绕组J吸合，继电器的触点可完成规定的控制动作，从而实现CMOS门电路对电磁继电器控制电路的隔离和驱动。 选用输出部分为达林顿晶体管的光电隔离器，可以显著提高晶体管的电流放大系数，从而提高光电耦合部分的电流传输比CTR。这样，输入部分的红外发光二极管只需较小的正向导通电流If，就可以输出较大的负载电流，以驱动继电器、电机、灯泡等负载形式。 达林顿晶体管输出形式的光电隔离器，其电流传输比CTR可达5000％，即Ic＝5000×If ，适用于负载较大的应用场合。在采用光电隔离器驱动电磁继电器的控制绕组时，应在控制绕组两侧反向并联二极管D，以抑制吸动时瞬恋反电动势的作用，从而保护继电器产品.
