    高性能多轴连续轨迹运动控制卡

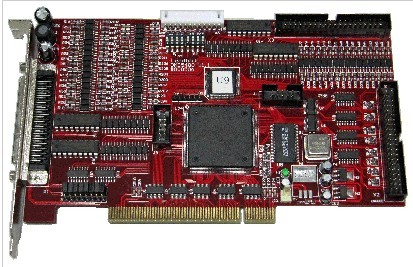

    DMC5480是一款基于PCI总线的高性能运动控制卡，它可控制多达四轴步进或伺服电机。与雷赛的DMC5400系列产品相比，他们具有更快的运动速度、有更好的连续插补功能，更多的位置比较点等优势。为研发制造多轴工业自动化设备提供了优良的控制器解决方案。

    直线和圆弧插补
    DMC5480提供了2轴、3轴和4轴直线插补函数，任意2轴可进行圆弧插补；插补函数由硬件实现，故插补速度快。

    连续插补运动
    DMC5480具有缓冲积存器结构，具有多达512级缓冲，这使得连续运动指令之间的连接没有任何间隔，因而连续插补运动十分连续，在处理小线段插补时，轨迹非常平滑。

    在运动中可修改速度及终点位置
    DMC5480提供了强大的修改速度、目标位置函数，在电机运动过程中，程序可以根据不同的条件修改该运动过程的速度和目标位置。

    位置锁存
    DMC5480提供位置锁存函数，当锁存信号LTC被触发，编码器当前位置就立即被捕获。该动作由硬件高速完成，确保位置测量准确、可靠。

    位置比较
    DMC5480提供位置比较函数，当电机位置和寄存器中的位置相同时，立即自动操作IO或者进行其他处理，可以同时缓冲多达128个比较点。

    特点：

    32位2.2版PCI总线
    控制电机的脉冲频率高达10MHz
    6种脉冲/方向输出模式：Pulse/DIR、CW/CCW 等
    2~4轴硬件直线插补
    任意2轴硬件圆弧插补
    多轴连续插补运动，512级缓冲
    运动中可改变目标位置和速度
    多种回零点模式及零点自动搜索
    4轴增量式编码器信号输入
    高速位置锁存硬件位置比较及触发
    最多36位通用数字输入/32位通用数字输出
    有手轮脉冲发生器输入接口
    加速度、减速度可分别设定
    梯形速度曲线、S形速度曲线
    一台PC机可同时使用8块运动控制卡，最多32轴
    采用1个68针SCSI 插座，使4个电机控制引出线只占用一个PC机接口位置
    在强干扰环境下工作，可选配带金属外壳的接线盒ACC2410(DMC2410卡共用)

    应用对象：
    电子产品加工、装配设备，如：影像仪、丝印机、贴片机、PCB钻孔机等
    激光加工设备，如激光雕刻，激光切割
    机器视觉及自动检测设备
    生物、医学自动采样、处理设备
    工业机器人
    专用数控机床
