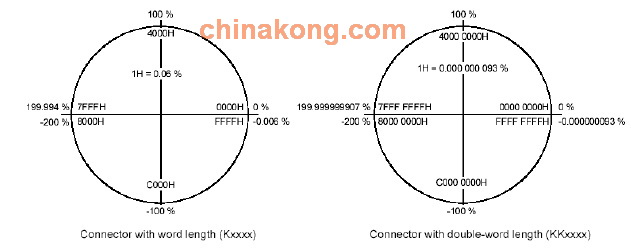

连接器（Connectors）的值和百分数值是怎样的对应关系如下图：
从-200％（8000H/8000 0000H 双字连接器）到＋199.99% (7 FFFH / 7FFF FFFFH 双字连接器)。100%对应4000H (双字连接器 4000 0000H)。
上面的图上半部分看作是正数部分，下半部分是负数部分，在计算十六进制数与百分
数的对应关系时，可以在正数部分的正半周进行转换，然后再根据正数还是负数进行对应关系进行转换。上图可以看作是坐标形式的对应关系。具体操作参看如下以单字连接器为例的两个问题及回答。
0%至+199.99%可以用线性对应的方法直接得出十六进制数对应的变频器内部百分数。
0%至-200%可以用如下计算方法得出十六进制数与变频器内部百分数的对应关系：
问题1： -37.25%对应于CUVC 内部的数值是多少？
回答： -37.25%+200%=162.75%，此步操作相当于把-37.25%逆时针旋转180 度。
162.75%×4000H（16384）=6828H（26664.96），此步操作是把百分数转换成十六进制数，再把此数值逆时针旋转180 度，即6828H+8000H=E828H。此值即是-37.25%对应的十六进制数的值。
问题2： 若在PLC 侧接收到F818，怎样换算得到百分数？
回答： F818 此值在圆弧的下半部分，可判断出是负数 ，计算方法是把此值以横轴
对称转换成数值相等的正值，即 FFFFH-F818H=07E7H，再把7E7H 转换成百分数即7E7H/4000H×100%=12.35%，所以F818 对应百分数为-12.35%。
|
