三菱GOT-900触摸屏常见问题 [6447] |
问：存储板 A9GT-FNB 和A9GT-FNB□M 的区别。
答：存储板用于在A900GOT上扩展配方、梯形图监控、特殊功能模块监控、声音、网关等项功能。无论A9GT-FNB，还是 A9GT-FNB□M，只要在 GOT-A900（7寸（A956WGOT）以上的 GOT）上使用，都可以使用上述的扩展功能。如果是 A9GT-FNB□M，则用户存储空间（GOT-A900（7寸以上的GOT 类型）内置的存储器容量为1MB）还可以进一步扩展至（□+1）MB。而使用A9GT-FNB 时则不会扩展用户存储空间。
问：存储板 A9GT-FNB（□M）和A9GT-QFNB（□M）的区别。
答：作为功能扩展存储板，A9GT-QFNB（□M）的作用相当于A9GT-FNB（□M）的功能加上Q系列PLC的梯形图监控功能。
问：现在A975GOT 和MELSEC 可编程控制器通过总线连接。想用可编程控制器确认 GOT 的动作状态，可否利用 GOT 的功能或某个方法实现？
答：检查 GOT 状态的方法，举例说明如下。
1. 设定GOT 的状态监视功能。通过状态监视功能，对可编程控制器 CPU 的特殊辅助继电器进行监视。 ＜GOT 侧的设定例＞ 状态监视（项目单位）设定 ＜第1个＞ 条件：SM413（Q，QnA 系列时）或 M9033（A 系列时）为ON时 动作：位设置 M0 ＜第2个＞ 条件：SM413（Q，QnA 系列时）或 M9033（A 系列时）为OFF时 动作：位复位 M0 在上述设定中，GOT 正常动作期间，M0 每秒循环进行ON/OFF动作。
2. 设置监视从 GOT 写入位软元件 M0 的控制器。 ＜CPU 侧 PLC 程序编写举例＞ LD M0 OUT T0 K30 LDI M0 OUT T1 K30 LD T0 OR T1 OUT Y0 END 在上述程序中，Y0为 ON 时，表示 M0 无 ON/OFF动作，从而可知 GOT 因某个原因而停止。由 GOT 所监视可编程控制器的软元件时间间隔（上例中为1秒），请根据需要改变。
问：GOT-A900 系列中有内置电池吗？
答：GOT-A900 系列中没有内置电池。由于画面数据保存在GOT 内置的闪存中，即使关闭电源，画面数据也不会丢失。
问：GOT 能否和 A3HCPU ，A0J2CPU 连接。
答：GOT-A900 系列不支持与 A3HCPU 及 A0J2CPU 的连接。由于支持与 AnNCPU、AnACPU、AnUCPU、QnA（S）系列和 AnS 系列的连接，因此需变更上述 CPU 类型。
问：请问出现以下错误症状时的处理方法。＊ 不能显示 GOT 的画面。 ＊ GOT 自我诊断中显示为“原因为连接错误、H／W异常或电缆线异常其中之一”。 ＊ 可编程控制器 CPU 错误 LED（故障代码44）点亮。＊ 在卸下电缆线的状态下都正常。产品构成如下：可编程控制器 A1SHCPU 主基板 A1S38B A1SD75M1、A1SX41、A1SY41 GOT A951GOT-SBD-M3（设定为 EXT No.1、I/O SLOT No.0）（OS为BUS（A、QnA）［Ver7.0.0］）连接线 A8GT-C100EXSS
答：故障代码 44 是 SP.UNIT LAY ERR.可能的原因有：⑴ 1台 CPU 安装了3个以上计算机链接模块（包括 GOT ）；⑵ 在参数设定中，I/O 分配的输入输出模块之处分配了特殊功能模块。或其相反设定。根据上述构成，由于没有⑴ 的可能性，因此可能是 ⑵。与 A 系列PLC 进行总线连接时，GOT 占用32点特殊功能模块。由于参数强制进行I/O分配，因此有可能未分配 GOT 部分。请停止强制 I/O 分配，设置为自动 I/O 分配，或尝试将32点特殊功能模块（GOT部分）分配为扩展基板第1级的1个插槽中。
问：通过PLC程序操作可编程控制器的位软元件，可否能控制 GOT 内置的蜂鸣器？

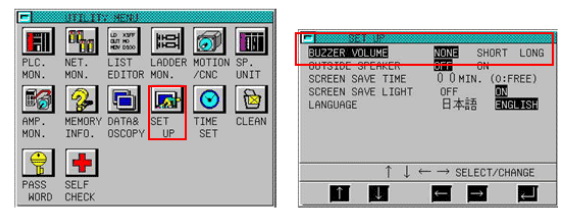

答：启动位后，可在任意时间启动 GOT 的蜂鸣器。请用 GT Designer／GT Designer2 软件进行以下的设置。在公共设置 → 系统信息 → 读取软元件& #8226;写入软元件上，设置任意的字软元件（例如，D10） ＜读取软元件设置的字软元件＞ b14：蜂鸣器输出 b15：蜂鸣器一次输出 & #8226;蜂鸣器输出信号（b14）ON 时，蜂鸣器发声。该位 OFF 时，则蜂鸣器停止发声。即使在 GOT【实用菜单】－【SET UP】中，将“BUZZER VOLUME”设置为“NONE”，在该位为 ON 时，仍会发出蜂鸣声。 ＜要点＞ 蜂鸣器输出时，不会受触摸开关等操作的影响，在位 OFF 前，输出蜂鸣声。& #8226;蜂鸣器一次输出信号（b15） 该位为 ON 时，输出一次蜂鸣声。蜂鸣声的长度，与 GOT【实用菜单】－【SET UP】中“BUZZER VOLUME”设置（SHORT、LONG）相同。（设置为“NONE”时，蜂鸣声与设定为“LONG”时的情况相同）。例如，设定 D10为读取软元件（系统信号1）时，可用点动开关设定 D10.b14，可用该开关的 ON／OFF 操作发出蜂鸣声。当然，即使可编程控制器对该位进行 ON／OFF 操作，也可发出蜂鸣声。有关系统信息的详细信息，请参照以下内容。 【GT Designer 时】 GT Designer 帮助 → 前言 → 关键词：System Information 【GT Designer2 时】 GT Designer2 版本1 参考手册的第3章 公共设置
问：如何来查看GOT的内存信息？
答：可以通过以下两种方法进行查看。⑴ 利用GOT【实用菜单】-【MEMORY INFO.】（见下图所示）；⑵ 利用 GT Designer(2) 软件来查看，先用画面下载线将 GOT 与电脑连接好并上电，然后选择“通信”菜单中的“内置存储器信息”即可从 GOT 中将内存信息读到电脑中来。
|
|
