led自动锁螺丝方案
该产品为led模组,采用M1.4的螺丝紧固,每块小模组上有35颗螺丝,单个产品螺丝较多,锁付工作量较大,由于螺丝较小,孔位密集,传统方式锁付不仅效率低,也容易漏锁.

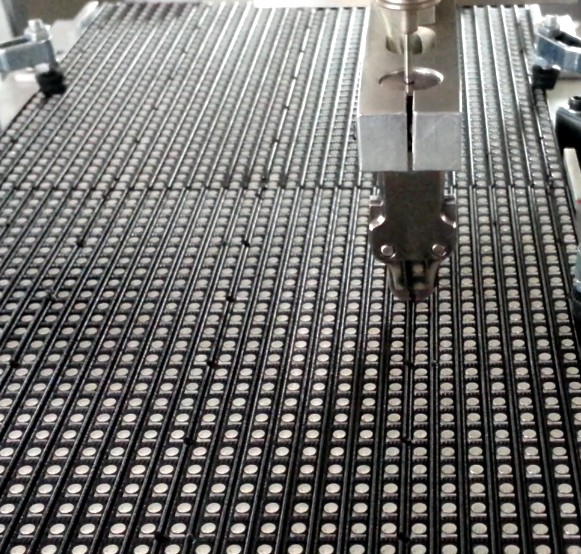

led模组锁螺丝
http://www.chinakong.com/upload/upload13/201404071525008.jpg
坐标式锁螺丝机
根据客户要求及产品特点,这里采用双工位坐标式自动锁螺丝机,设计2个治具,每个治具可以放置4块模组,也就是工人启动按钮后,由设备自动拧好35*4=140颗螺丝,无需人工参与,生产效率和标准都得到大幅度提升,同时可节省3名以上工人.
led自动锁螺丝机
设备简介
富仕达坐标式自动锁螺丝机,系统采用涡轮直振方式上料将螺丝排序到振动导轨上,并输送到螺丝分配系统,通过分配系统分配螺丝并通过气管压力将螺丝送到锁嘴,通过机械手根据设定好的坐标自动完成锁付.减少了“手移动、抓取螺丝、移动、对准”等无用功动作,工序作业周期可以大大缩短,
可结合产品特点及生产要求设计治具,协助提高生产效率.
设备优点
1).富仕达坐标式自动锁螺丝机最大的优点是灵活,效率高.根据设定好的坐标,机器自动完成产品锁付.
2).螺丝筛选,滑牙检测,浮锁检测,扭力检测,智能报警,自动锁付同步进行,属自动化程度较高的设备.
3).Z轴可装2把电批同时锁付,极大提高生产效率.更换产品,只要通过修改锁付点坐标即可.操作非常简单.
4).所有部件均采用国际知名品牌,保障了我们设备的可靠性.
坐标式自动锁螺丝机操作
1.接通电源起源,启动开关;
2.作业员将待锁的工件放置在夹具上.
3.机械手按照预先设定的锁付路径,自动完成检测,锁付等工作.
4.取下锁付好的工件.
5.重复2.3.4步骤.
更换不同型号产品:
更换不同型号产品,PLC自动锁螺丝机只需要选择相对应的锁付路径即可,锁付路径可根据产品要求来自主设定(通过触摸屏来调试),采用PLC智能控制电路,同时设备可储存多套锁付方案.节省设备投资成本.
|
