电缆井和电力管线是电力系统众多设施中的成员，是整个电力运输预分配不可缺少的部分。RVI是远程可视化检测的英文缩写，RVI设备通常是指——工业内窥镜，可以广泛用于人眼不可视的设备内部缺陷检测。本帖介绍RVI设备在电缆井及电力管线检查中的应用。
电力管线通常是电缆外加管子作为保护，并且从市容以及安全的角度考虑，电力管线通常敷设于地下，而电缆井则是为了方便检查电缆而设置的，一般都会在地下管道之中。电缆井及电力管线需要定期进行检查，以尽早发现异常或病害。
电缆井及电力管线检查一直存在难度大、检查效率低、检查不彻底等问题，其检查难度主要体现在：
1. 由于城市规划和发展，电缆井及电力管线数量激增，加大了检测的任务量；
2. 由于受限于电缆井自身的环境，往往缺少照明、阴暗潮湿，还可能有淤泥、积水、甚至毒害气液体等，对于下井检查的人员来说存在一定的安全隐患；
3. 电缆井深邃狭小，检查人员要想全面检测难度也很大。
RVI设备——工业内窥镜则可以代替检查人员进入电缆井检测，保障了检查人员的人身安全；此外，工业内窥镜配备的摄像头，可以在电缆井中捕获实时图像，回传给检查人员观看，因此是一种很直观的检测手段，检查者虽然没有下到井中，但同样有身临其境的检测效果。使用这种检测设备，检查者在电缆井外部就可以检查电力管线有无腐蚀、裂纹、漏孔，以及检查接口及贯通情况等，操作简单，效果准确。

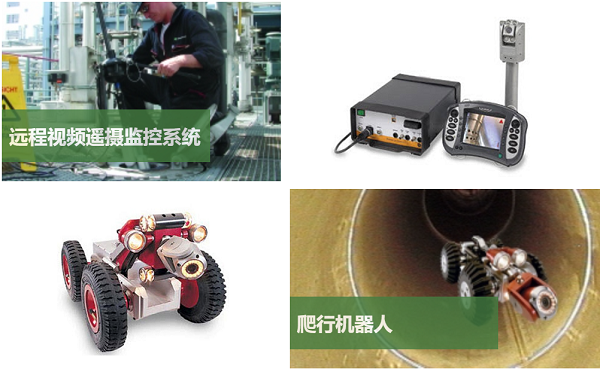

可用于电缆井及电力管线检查的工业内窥镜设备不止一种，包括：管道内窥镜、管道爬行机器人、远程视频遥摄监控PTZ设备等，这些设备各具特点：管道内窥镜通过线缆推送摄像头，爬行机器人则由小车承载摄像头“爬行”检测，PTZ设备则具有强大的光学和数字变焦能力，非常适合远程视频检测。但是在电缆井及管线检查方面都具有以下优势：
1. 自带大功率照明，可以为井内提供充分的照明，保障清晰成像；
2. 能够实时捕获电缆井内的检测图像，供检测者查看；
3. 可在检查人员操控下转动摄像头，方便进行全方位检查；
4. 有优良的防护等级，可以在有水或超时的环境下使用。
由于电力管线的敷设往往比较长，需要检查的电缆井都比较深邃，因此对工业内窥镜的“远程检测”能力提出了考验。举几个例子，工业视频内窥镜的工作长度一般可达10m，启动导向的可达30m，管道内窥镜的线缆可长达近百米，而爬行机器人的爬行距离则可以达到200m......这些都为远距离检测提供了便利。而且很多商家还可以根据用户需求进行内窥镜产品直径、长度等参数的定制。
RVI设备工业内窥镜在电缆井及电力管线检查中的应用，只是内窥检测技术在电力系统应用的一个缩影，实际上，工业内窥镜在风电、火电企业、水力发电厂、燃机电厂都有应用。推荐阅读：工业内窥镜在能源电力领域的应用。
|
