气动薄膜执行机构工作原理详解

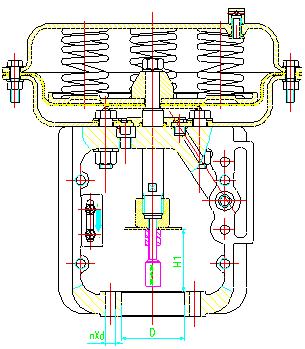

精小型气动薄膜执行机构，它主要针对常规薄膜式执行机构笨重和反作用可靠性差的问题而设计的。在减少重量和高度方面，它将常规结构的单弹簧，改为多弹簧，并将弹簧直接置于上下膜盖内，使支架大大地减小。在可靠性方面，将反作用的常规执行机构的深波纹滚动膜片，改成“O形圈”密封。常规结构中的推杆没有导向，动作的平稳性差，而精小型执行机构增加了导向，见下图：
精小型气动薄膜执行机构构的优点：结构简单、维修方便、动作可靠。缺点：膜片承受的压力较低，最大膜室压力不能超过250KPa，加上弹簧要抵消绝大部分的压力，余下的输出力就很小了；为了提高输出力，通常作法就是增大尺寸，使得执行机构的尺寸和重量变得很大；另一方面，工厂的气源压力通常是500~700kPa，它只用到了250KPa，气压没有充分利用。
