SEE Electrical V5R1进阶提高篇之功能/位置（1.2） [2218]

    上一章节：SEE Electrical V5R1进阶提高篇之功能/位置（1.1）

    3．高级功能/位置管理器

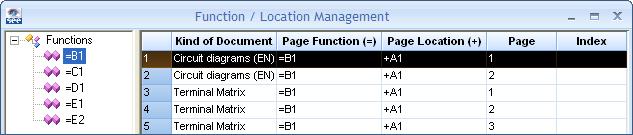

    功能/位置管理数据库
    命令栏下的Aspects命令（即定义外观）允许定义和管理当前工作区的功能和位置。
    此命令允许绘图开始之前定义整个工作区的功能/位置或者稍后添加。您也可以添加一些描述，同时也可以显示属于功能/位置的页面和/或组件。

    注意：
    1. 如果某些功能/位置已经存在于工作区中，第一次启动命令时，将会显示出来。否则，窗口出现一片空白。
    2. 如果未激活工作区属性窗口里的功能/位置管理器设置，就使用命令栏里的"Aspects"命令，则"使用功能/位置管理器" 和 "根据功能/位置组合页面"选项会自动激活。如果现在不希望根据功能/位置组合页面，您需要手动关闭这个选项。

    增加功能/位置：

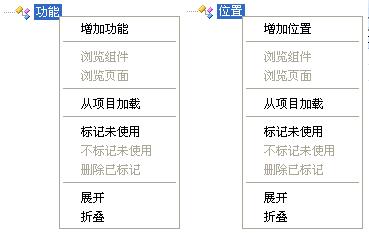

    1. 右击，显示功能或位置弹出菜单。

    2. 选择增加功能或者增加位置来创建新功能/位置。
    3. 在出现的对话框中键入名称和描述（可选），点击确定创建功能/位置。

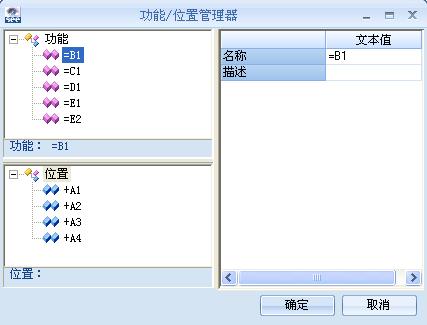

    修改功能/位置：
    1. 选择希望修改的功能或者位置。
    其名称和描述出现在窗口的右边。
    2. 键入新值，按回车键确认。

    删除功能\位置：
    1. 选择希望删除的功能或者位置。
    2. 右击，从弹出命令选择删除功能或者删除位置。
    3. 点击是确认删除。
    注意

    如果有属于此功能/位置的页面或组件，会出现警告信息，提示您禁止删除。

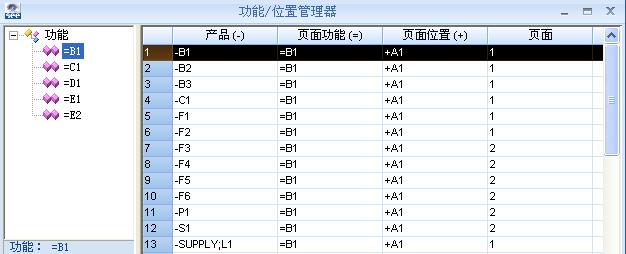

    显示属于功能/位置的组件：
    1. 选择一个功能或位置
    2. 右击，选择浏览组件。
    分属于功能/位置的组件出现在窗口右边。

    如果双击组件，SEE Electrical将打开其所在页面，并将用小图钉指示其位置。
    显示属于功能/位置的页面：
    1. 选择一个功能或位置
    2. 右击，从弹出命令选择浏览页面。
    分属于功能/位置的页面出现在窗口右边窗格。

    如果双击页面，SEE Electrical将打开此页面。
    从项目加载功能/位置信息：
    当您第一次打开功能/位置管理器，如果项目中的功能/位置信息不能正常阅读，您可以采用此命令来修复丢失的数据。

    折叠/展开功能/位置树形结构：
    如果单击功能/位置，执行相应的弹出命令，您可以展开/折叠树形结构。

    使用电路图中的功能/位置数据库：
    如果工作区属性窗口的"使用功能/位置数据库"选项已激活，您可以进入功能/位置管理器窗口，选择工作区页面和组件所需的功能/位置。

    选择一个页面功能/位置：
    执行文件 ➤信息 ➤ 页面命令，单击"功能"字段中的

按钮

    出现功能/位置管理器窗口，您可以选择一个页面功能和/或位置。
    选择一个组件的功能/位置：

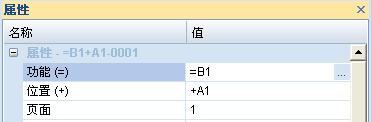

    1. 双击组件，打开组件属性窗口，例如：

    2. 单击"功能"字段中的按钮。
    出现功能/位置管理器窗口，您可以选择一个组件的功能和/或位置。
    注意：
    功能和位置也能通过功能与位置编辑器(在数据库列表中)进行管理。
