    http://img03.taobaocdn.com/imgextra/i3/680643545/T2XfBFXXtaXXXXXXXX_!!680643545.jpg


    一、产品基本特性：
    1、外 形 尺 寸：(W X H X D) [mm]115x90x40
    2、模块供电电压：24 VDC（12V~30V范围）
    3、隔离方式：
    1）供电输入与模拟量采集通道之间隔离
    2）模拟量采集与RS485通讯之间隔离
    3）供电输入与RS485通讯之间隔离
    4）继电器输出与模块供电之间隔离
    4、通讯接口/协议支持：
    1）协议支持：MODBUS-RTU（9600 19200 38400波特率） 默认9600波特率 ID 15（K10为ON状态）
    2）通讯接口：RS485
    5、采集范围：
    1）+-80mv(15位分辨率+-16777)
    2）+-10V(16位分辨率)
    3）+-5V(16位分辨率)
    4）+-20mA(16位分辨率)
    6、热电偶类型：
    1） S(-50-+1760℃ 16位分辨率 +-0.1℃)
    2） R(-50-+1760℃ 16位分辨率 +-0.1℃)
    3） B(0-+1820℃ 16位分辨率 +-0.1℃)
    4） K(-270-+1370℃ 16位分辨率 +-0.1℃)
    5） N(-270-+1300℃ 16位分辨率 +-0.1℃)
    6） E(-270-+1000℃ 16位分辨率 +-0.1℃)
    7) J(-210-+1200℃ 16位分辨率 +-0.1℃)
    8) T(-270-+400℃ 16位分辨率 +-0.1℃)
    7、抗干扰：
    1）共模干扰UCM <60 VAC/75 VDC> 100 dB
    2）串模干扰干扰峰值<输入范围的额定值> 90 dB
    3）输入间的串扰> 100 dB
    8、输入阻抗：
    1）+-80mv及各类热电偶量程>=220KΩ
    2）+-10V量程>=200KΩ
    3）+-5V量程>=100KΩ
    4）+-20mA<=6.5Ω
    9、采集速度：
    1）单通道<=100ms
    2）10通道<=1S
    10、模拟量采集端口保护特性：
    1）输入端过流保护启动电流50mA
    2）最大承受电压30V
    二、具体设置
    1、量程开关设置
    采集量程 K1K2K3K4K5K6K7K8K9
    mV 001000000
    +-10V 010101000
    +-5V 100100100
    +-20mA 001011100
    S 001000010
    R 001001010
    B 001000110
    K 001000111
    N 001000001
    E 001001001
    J 001000101
    T 001001101
    2、模块采集范围
    采集量程
    +-80mV -16777-+16777
    +-10V -32768-+32767
    +-5V -32768-+32767
    +-20mA -32768-+32767
    S -50-+1760℃
    R -50-+1760℃
    B 0-+1820℃
    K -270-+1370
    N -270-+1300℃
    E -270-+1000
    J -210-+1200
    T -270-+400
    3、通讯接口及用户通讯设置
    A:RS485 A线 B:RS485 B线 EG:地线或模块供电电源负端
    K10=ON 9600 8 N 1 Modbus slave id=15
    K10=OFF 依据用户上位机设置而定
    http://img01.taobaocdn.com/imgextra/i1/680643545/T2Z2R1XaddXXXXXXXX_!!680643545.jpg
    4、Modbus访问地址表
    功能 Modbus地址
    0通道采集值存放地址 30001
    1通道采集值存放地址 30002
    2通道采集值存放地址 30003
    3通道采集值存放地址 30004
    4通道采集值存放地址 30005
    5通道采集值存放地址 30006
    6通道采集值存放地址 30007
    7通道采集值存放地址30008
    8通道采集值存放地址30009
    9通道采集值存放地址30010
    模块内部温度值存放地址30041
    5、模块布局
    http://img01.taobaocdn.com/imgextra/i1/680643545/T2eLBFXa0aXXXXXXXX_!!680643545.jpg

    Email：uni.control.service@gmail.com
    Email：uni.control.service@gmail.com

 回复时间：2013/9/9 22:29:00

支持(702) | 反对(386)

    为保证你可以享受我们18个月免费保修服务，请勿撕毁我们产品上的激光防伪标签，如你在产品使用中遇到任何问题，请第一时间联系我们。我们将会让我们的技术支持在第一时间为你解决问题。

 回复时间：2013/9/13 10:42:00

支持(236) | 反对(1988)

    通讯接口/协议支持：
    1）协议支持：MODBUS-RTU（9600 19200 38400波特率） 默认9600波特率 ID 15（K10为ON状态）
    2）通讯接口：RS485

 回复时间：2013/9/26 15:37:00

支持(381) | 反对(454)

    内置24位ADI产高精度ADC，各采集量程最高分辨率如下：
    +-60mv(16位分辨率-32768-+32767)最小分辨率1.8uV
    +-10V(16位分辨率)最小分辨率305uV
    +-5V(16位分辨率)最小分辨率152uV
    +-20mA(16位分辨率)最小分辨率0.6uA
    2、支持采集速度调整，可根据用户需求选择高精度，中速度，高速度三种模式
    3、支持通道激活数设置，可根据用户需求将不使用的通道进行禁止，从而提高未禁止通道的采集速度
    4、支持热电偶补偿模式选择，可选择内置补偿或禁止冷端补偿。使用禁止冷端补偿模式可以让用户更灵活的使用外部高精度冷端补偿温度值来提高采集精度，避免内置补偿IC精度引入的采集误差。（禁止冷端补偿时需要用户自行在采集温度值上加上冷端温度即为真实采集温度）
    5、支持热电偶传感器断线检查，热电偶断线值为-32768

 回复时间：2013/10/17 11:07:00

支持(246) | 反对(250)


    模拟量采集端口保护特性
    输入端过流保护启动电流50mA
    最大承受电压30V

 回复时间：2013/10/28 14:25:00

支持(333) | 反对(292)

    10路通道 模拟量输入 高分辨率 电压、电流、热电偶、PT100 2线采集模块Modbus RTU可替代研华
    联系方式：132-4381-5900，
    销售链接：http://liankongkeji.taobao.com/


 回复时间：2013/10/31 14:36:00

支持(516) | 反对(618)

    10路通道 16位高精度 热电偶TC 采集 模块 modbus
    单价：450元/个（不含税，不包邮）
    销售热线：13243815900


 回复时间：2013/11/5 16:13:00

支持(372) | 反对(476)

    产品清单
    1、10AI×TC- 16Bit模块×1（标配）
    2、产品说明书光盘（内部包含产品说明书及本产品与西门子S200通讯说明及所需软件）（标配）
    3、产品清单及收据


 回复时间：2013/11/12 16:16:00

支持(346) | 反对(374)

    提问：我有个信号4-20mA专程RS485这个能OK？
    回答：4-20mA 可以使用我们的模块 +-20mA进行采集

 回复时间：2013/11/14 13:59:00

支持(507) | 反对(280)

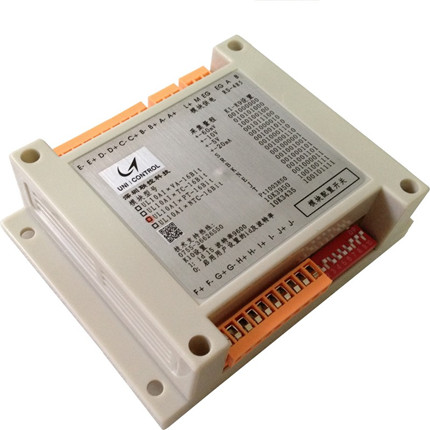

    UL系列分布式IO产品为深圳市联控科技开发有限公司针对工业控制行业大点数，高密度采集及控制而设计的全系列分布式IO模块。其主要分为四大类：UL模拟量输入，UL模拟量输出，UL数字量输入及UL数字量输出四大系列产品。

 回复时间：2013/11/28 14:50:00

支持(277) | 反对(223)

    模块优势：
    1、通道数，我们提供10路
    2、我们的数据采集速度可设置，分高速模式、中速模式、高精度模式，用户可根据不同需要设置
    3、我们配有上位机对各参数进行直观的设置，无需指令，简单易操作，可设置参数为：模块通讯波特率，模块MODBUS ID地址 热电偶模式下内部补偿温度校准，通道采集速度，通道激活数目（可对不需要的通道进行采集禁止，优势，禁止不使用的通道可以更大限度地提供采集速度）
    4、更高的精度：在+-20mA下 分辨率最小0.6uA 误差为6uA 全工作范围内不超过10uA误差

 回复时间：2013/11/28 14:51:00

支持(221) | 反对(338)

 回复时间：2013/12/19 14:58:00

支持(394) | 反对(333)

    接近年关，公司放假时间为2013.1.22-2014.2.11日，有需求的客户请提前7天电话告知，方便我们为您备货，节省您等待时间，谢谢！
    电话：13243815900.产品详情参看网站：http://liankongkeji.taobao.com 。


 回复时间：2014/1/6 11:42:00

支持(498) | 反对(386)

    放假期间工厂仓库无人值班，请提前备好货，以免耽误使用，谢谢！电话：13243815900 QQ：1317295868 店铺名称：联控科技品牌直营店

 回复时间：2014/6/10 16:11:00

支持(768) | 反对(495)

 回复时间：2014/6/10 16:14:00

支持(177) | 反对(308)

    1、 售后服务
    我方承诺将会在用户遇到问题的48小时之内为用户进行售后处理。
    本模块保修期为18个月,非人为造成的损害,18个月内,我方全保；若18个月内因人为造成的损坏(IC烧毁，肉眼明显可以看出烧毁痕迹，PCB严重烧毁等，我方仅收取部分维修费，我方承诺，最严重损毁造成的保外维修费用我们实行380元封顶制)
    为了不损害您的保修权益，请勿拆毁我们的激光防伪标签！感谢你的支持与谅解！
