本文针对应用广泛的通用变频器，提出了在变频器选型和外围配置中需要注意的一些问题。
1、引言
由于电力电子技术的不断发展和进步，伴随着新的控制理论的提出与完善，使交流调速传动，尤其是性能优异的变频调速传动得到飞速的发展。近年来，变频器的售价不断下降，而其使用功能却不断提升和扩大，它现在已经广泛应用于从一些数百瓦级的家用器械直到一些数千千瓦级的大型工业传动装置的驱动。交流变频调速已从最初的只能用于风机、水泵的调速过渡到应用于各类要求高精度、快响应的高性能调速指标的工业现场。变频器的大量推广使用，在节能、省力化、自动化及提高生产率、提高质量、减少维修和提高舒适性等多方面都取得了令世人瞩目的应用效果。但是，变频器毕竟是近20年来新出现的一种蕴涵多种高新技术的电力电子产品，要想让它发挥很好的应用效果，就必须对它的选型和配置做深入的研究。
2、变频器的选型
变频器的正确选用对于机械设备电控系统的正常运行是至关重要的。选择变频器，首先要按照机械设备的类型、负载转矩特性、调速范围、静态速度精度、起动转矩和使用环境的要求，然后决定选用何种控制方式和防护结构的变频器最合适。所谓合适是在满足机械设备的实际工艺生产要求和使用场合的前提下，实现变频器应用的最佳性价比。
2.1 机械设备的负载转矩特性
人们在实践中常将生产机械根据负载转矩特性的不同，分为三大类型：恒转矩负载、恒功率负载和流体类负载。
(1) 恒转矩负载
在这类负载中，负载转矩TL与转速n无关，任何转速下TL总保持恒定或基本恒定，负载功率则随着负载速度的增高而线形增加。传送带、搅拌机、挤压机和机械设备的进给机构等摩擦类负载以及起重机、提升机、电梯等重力负载，都属于恒转矩负载。
变频器拖动恒转矩性质的负载时，低速时的输出转矩要足够大，并且要有足够的过载能力。如果需要在低速下长时稳速运行，应该考虑标准笼型异步电动机的散热能力，避免电动机温升过高。
(2) 恒功率负载
这类负载的特点是需求转矩TL与转速n大体成反比，但其乘积即功率却近似保持不变。金属切削机床的主轴和轧机、造纸机、薄膜生产线中的卷取机、开卷机等，都属于恒功率负载。
负载的恒功率性质应该是就一定的速度变化范围而言的。当速度很低时，受机械强度的限制，TL不可能无限增大，在低速下转变为恒转矩性质。负载的恒功率区和恒转矩区对传动方案的选择有很大的影响。电动机在恒磁通调速时，最大允许输出转矩不变，属于恒转矩调速；而在弱磁调速时，最大允许输出转矩与速度成反比，属于恒功率调速。如果电动机的恒转矩和恒功率调速的范围与负载的恒转矩和恒功率范围相一致时，即所谓“匹配”的情况下，电动机的容量和变频器的容量均最小。
(3) 流体类负载
这类负载的转矩与转速的二次方成正比，功率与转速的三次方成正比。各种风机、水泵和油泵，都属于典型的流体类负载。
流体类负载通过变频器调速来调节风量、流量，可以大幅度节约电能。由于流体类负载在高速时的需求功率增长过快，与负载转速的三次方成正比，所以不应使这类负载超工频运行。

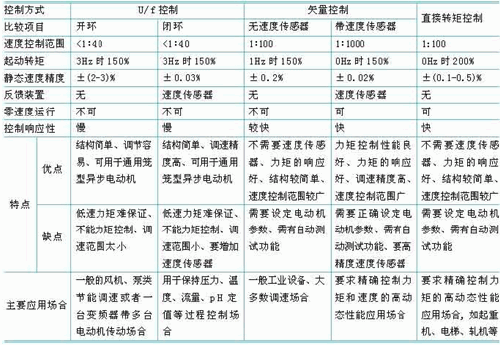

附表 变频器控制方式的性能特点
2.2 根据负载特性选取适当控制方式的变频器
现在市场上出售的变频器种类繁多，功能也日益强大，变频器的性能也越来越成为调速性能优劣的决定因素，除了变频器本身制造工艺的“先天”条件外，对变频器采用什么样的控制方式也是非常重要的。附表综述了近年来各种变频器控制方式的性能特点。
综上所述，异步电动机变频控制选用不同的控制方法，就可以得到不同性能特点的调速特性。
2.3 根据安装环境选取变频器的防护结构
变频器的防护结构要与其安装环境相适应，这就要考虑环境温度、湿度、粉尘、酸碱度、腐蚀性气体等因素，这与变频器能否长期、安全、可靠运行关系重大。大多数变频器厂商可提供以下几种常用的防护结构供用户选用：
（1）开放型IP00，它从正面保护人体不能触摸到变频器内部的带电部分，适用于安装在电控柜内或电气室内的屏、盘、架上，尤其是多台变频器集中使用较好，但它对安装环境要求较高。
（2）封闭型IP20、IP21，这种防护结构的变频器四周都有外罩，可在建筑物内的墙上壁挂式安装，它适用于大多数的室内安装环境。
（3）密封型IP40、IP42，它适用于工业现场环境条件较差的场合。
（4）密闭型IP54、IP55，它具有防尘、防水的防护结构，适用于工业现场环境条件差，有水淋、粉尘及一定腐蚀性气体的场合。
关于变频器容量的计算，可参阅参考文献[1]，限于篇幅，此不赘述。
3、变频器的外围配置要点
