２．３ 三相交流异步电动机降压起动控制电路
笼型三相交流异步电动机常用降低电源电压的方法减小起动电流，但随着电源电压的下降，电动机的起动转矩也将下降，故降压起动仅适用于电动机的空载或轻载起动。常用的降压起动方法有Ｙ－Δ起动、定子串电阻或电抗降压起动、自耦补偿起动、延边三角形起动等。本节重点介绍Ｙ－Δ起动、自耦补偿起动和延边三角形降压起动的方法。
１．Ｙ－Δ降压起动控制电路

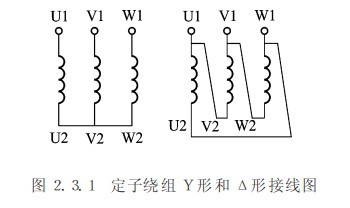

Ｙ－Δ降压起动适用于定子绕组正常运行时为三角形联结的电动机。Ｙ接降压起动时，定子绕组承受相电压，起动电流降低为三角形起动电流的三分之一，起动转矩也降低为三角形起动转矩的三分之一。图２．３．１为电动机定子绕组Ｙ形和Δ形接线原理图。电动机起动时，定子绕组接成星形，起动完毕运行时接为三角形。
图２．３．１ 定子绕组Ｙ形和Δ形接线图

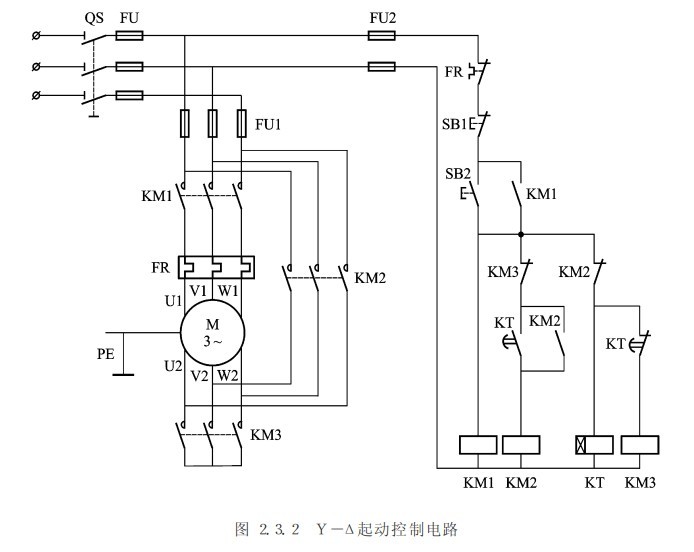

图２．３．２为常用的Ｙ－Δ转换起动控制电路，电路分为主电路和控制电路两部分。主电路中接触器ＫＭ１和ＫＭ３的主触点闭合，定子绕组星形联结（起动）；ＫＭ１、ＫＭ２主触点闭合，定子绕组三角形联结（运行）。控制电路按照时间控制原则实现自动切换。工作过程为：
按动起动按钮ＳＢ２，接触器ＫＭ１线圈通电自锁，接触器ＫＭ３线圈通电，主电路电动机Ｍ作Ｙ接起动，同时时间继电器ＫＴ线圈通电延时。延时时间到，接触器ＫＭ３线圈断电，接触器ＫＭ２线圈通电自锁，主电路电动机Ｍ作Δ接全压运行。同时时间继电器ＫＴ线圈断电复位。控制回路中ＫＭ２、ＫＭ３动断触点的另一个重要作用是实现互锁，以防止ＫＭ２、ＫＭ３主触点同时闭合造成电动机主电路短路，保证电路的可靠工作。电路还具短路、过载和零压、欠压等
图２．３．２ Ｙ－Δ起动控制电路保护功能。
