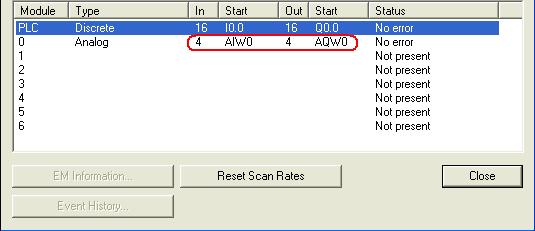

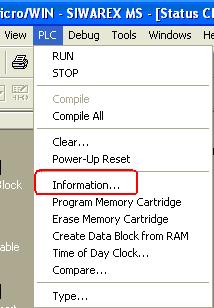

挂在S7-200 PLC后面的每个称重模块模块都会占用PLC的四个模拟量输入和四个模拟量输出，点击MicroWin软件PLC菜单下的Information可以看到模拟量的起始地址，如下图所示：

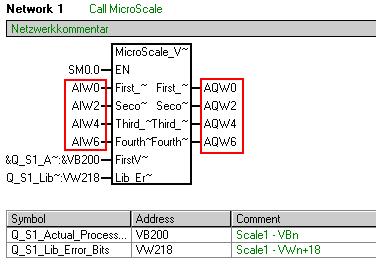

把上述地址写在Microscale功能块的相应管脚上，这样PLC就知道通过该功能块读取的数据是哪一个称重模块的数据，同时把这些数据存储在microscale功能块FirstVB开始的20个字节内，每个字节的含义在手册中都有详细描述，如果起始地址为VB200，那么重量数据存储在VW202中，以此类推。

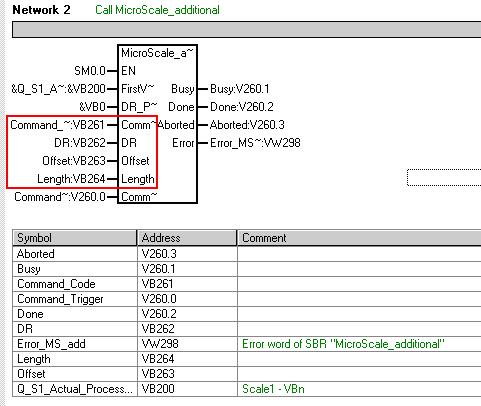

至此称重模块的基本功能已经可以实现，如果需要修改校秤砝码重量、重量单位、小数点个数、滤波频率等参数，还需要使用microscale-addition功能块。首先要知道要修改的数据存储在哪个数据记录中、在数据记录中的偏移地址、数据长度能，将上述内容分别写入DR、Offset和Length，然后执行命令255；如果只是执行校秤、去皮、零点标定等操作，上述参数默认0，执行相应命令代码即可
|
