发表人:limingjiao 发表时间:2013/2/4 17:37:00



 本栏论题: 西门子6SE70变频器做主从控制硬件设计  [3126]

    在变频器的应用中,有很多场合需要进行主从控制,当一个传动设备是由两个或多个电机驱动的时候(以下如没有特别说明都是以两个电机驱动的主从控制为例来说明),就需要通过主从控制来分配各个电机间的负荷使其达到均匀平衡,以满足对传动点的控制精度。

    一、主从控制的工作原理: 主从应用中主传动是典型的速度控制,而从传动是速度或者转矩控制,一般情况下可分为:

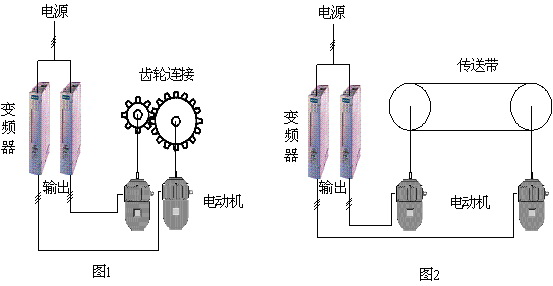

    1、 当主传动和从传动的电机轴通过齿轮或链条相互固定地连接时,从传动与主传动之间不能有速度差(参见图1),从传动使用转矩控制,其工作时只负责输出一定比例的转矩以减少主传动的负荷,整个传动的速度控制由主传动来完成。
    2、 当主传动和从传动的电机轴通过传输带等设备柔性地连接时,从传动与主传动之间允许有细微的速度差(参见图2),从传动使用速度控制。
    3、 在一些特殊应用中从传动既需要速度控制,也需要转矩控制,原因是两个电机轴工作时有的时候是硬性连接,有的时候是柔性连接,一般有主从控制性能的变频器都有自由切换这两种控制方式的功能。

    二、主从控制的实现方法 主从控制的关键技术问题是如何把主传动的速度信号或转矩信号高速和精确地传送到从传动变频器,实现方法因产品规格型号不同会有所差别,并且在各种应用场合中由于传动控制精度的要求不同也可以通过不同的方法来实现,以下以西门子的SIMOVERT MASTERDRIVERS系列6SE70书本型变频器为例说明主从控制的几种实现方法及其控制特点。
    1﹑通过模拟量输入输出口(AI/AO)连接实现主从控制 6SE70书本型变频器的CUVC控制板上集成有可编程的两个回路的AI(模拟量输入口)和两个回路的AO(模拟量输出口),在主从应用中主传动的速度或转矩信号可以通过AO口转换成标准的4~20mA信号输出,而从传动则是通过AI口接收主传动发来的速度或转矩给定值,这样就可以实现经济实用的主从控制应用,其接线原理图如下图3所示:

    在主传动中可以应用6SE70书本型变频器中的自由模块对D/A转换后的速度或转矩值进行运算之后再把结果当作从传动的给定值连接到P0640.1中,在从传动中若其是作为速度控制则把模拟输入口的A/D转换值K0011连接到速度给定连接量P0443.1中,若其是作为转矩控制则把K0011连接到转矩给定连接量P0486.1中,或者也可以应用自由模块先对K0011进行处理后再连接到相应的连接口,至于变频器的运行命令或连锁控制则可以通过变频器的数字量输入/输出接口来实现,从而完成简单实用的主从控制。控制特点:简单实用,不需要投入其他的硬件设备就可以实现两个变频器间的主从控制,模拟量的输出口分辨率为10bit+sign, 输入口分辨率为11bit+sign,响应时间为5mS左右,若是增加软件滤波时间则响应时间也会跟着增加,此方法对于速度较低、控制精度要求不是很高的主从控制来说相当方便实用,其主要的缺点是模拟信号较容易受电磁干扰,并且A/D和D/A转换器也会有零点漂移,在实际应用中要特别注意。
    主从控制时硬件附图



西门子6SE70变频器做主从控制硬件设计
