为实现电动机保护，变频器可用 3 种不同方式确定电动机的温度：
1、借助与模拟输入或数字输入相连的热敏电阻传感器，当电动机温度过高时，变频器将跳闸。

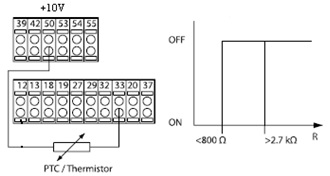

(1)将数字输入和10V用作电源时：
参数1-90电动机热保护 设为【2】热敏电阻跳闸
参数1-93热敏电阻源 设为【6】数字输入
参数5-00数字I/O模式设为【0】PNP
参数5-15端子33的功能设为【80】PTC卡

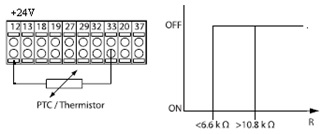

(2)将数字输入和24V用作电源时
参数1-90电动机热保护 设为【2】热敏电阻跳闸
参数1-93热敏电阻源 设为【6】数字输入
参数5-00数字I/O模式设为【0】PNP
参数5-15端子33的功能设为【80】PTC卡

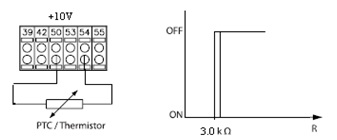

(3)将模拟输入和10V用作电源时
参数1-90电动机热保护 设为【2】热敏电阻跳闸
参数 1-93 热敏电阻源 设为【2】模拟输入 54
如果PTC的阻值不满足设计要求，可以采用串联电阻的方法，使PTC的阻值在温度控制范围内。

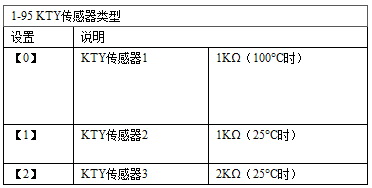

2、当使用FC302/312系列变频器时，还可用KTY 传感器保护电动机。
参数 1-96 KTY 热敏电阻源设为【2】，模拟输入端54
参数1-97 KTY 阈值水平，在-40°C到140°C之间，设置KTY起保护作用的数值。
3、使用电子热敏继电器，根据实际负载和时间计算热负载，再将计算出的热负载与电动机额定电流和电动机额定频率进行比较。 该计算考虑了低速时低负载的情况，因为电动机内置风扇的冷却性能此时会降低。
4、使用PT100\PT1000铂金电阻，阻值同温度成线性变化，通过测量阻值，可知当前的电动机温度。使用该类型器件时，需要加装MCB114选件卡。 |
