背景介绍
在电气设计时经常会遇到等电位的使用，通常会使用一个原点显示。这样的显示方式不便于理解接线的顺序。在elecworks2016及以上版本中，工程师可以使用更高级的智能工具来显示接线方向，对接线做优化处理。
操作过程

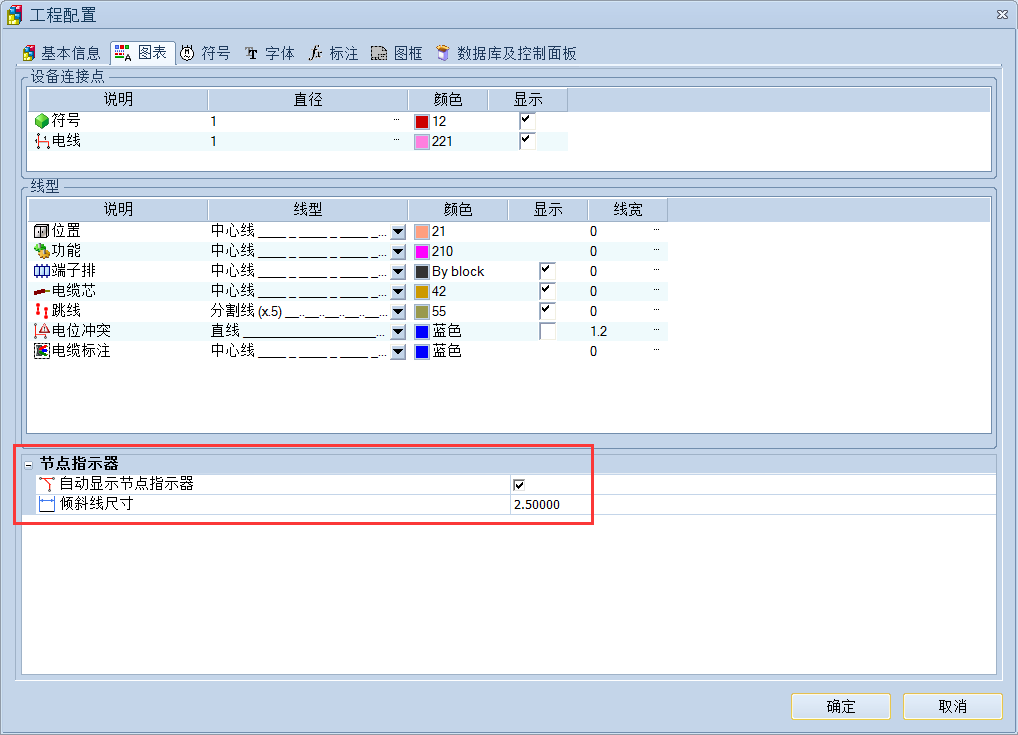

首先需要开启显示节点方向的功能。依次打开工程> 配置。在工程的配置中切换到【图表】，勾选上“自动显示节点指示器”。

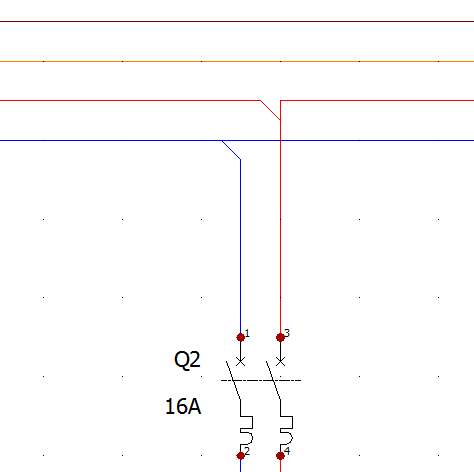

其次，在绘制电线时，当出现等电位连接时，就会自动出现节点的方向。

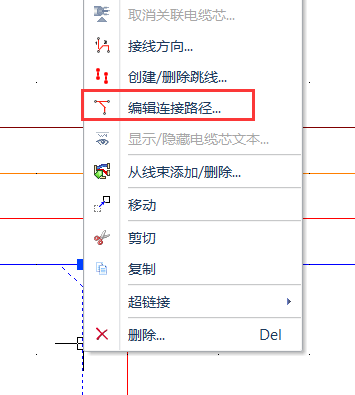

如果需要调整节点方向，可以点击电线后右击，选择“编辑连接路径”。

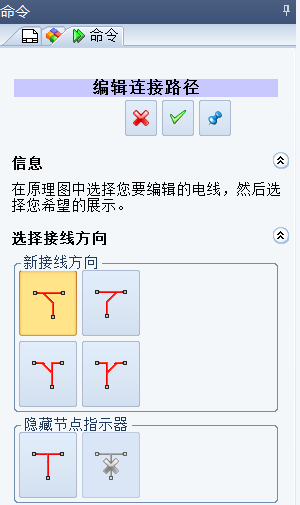

在左侧显示的命令窗口中选择所需的节点方向。
总结优点
这样的方法可以帮助企业实现：
完美显示接线方向，自动完成接线优化
编辑节点，无需手动调整接线方向
无需检验接线报表中的接线顺序
提高设计效率
|
