求教原理图和接线图之间的区别。 如何区别设计
以下是关于《求教原理图和接线图之间的区别》论题的回复(共20篇,分2页显示)
共2页 第1页 末页 下一页
回复时间:2006/12/23 14:03:00
支持(1200) | 反对(1237)
回复:求教原理图和接线图之间的区别 电气专业绘图软件PCschematic V7.0软件(完美解密版) 需要者请联系QQ:676518213
电气专业绘图软件PCschematic V7.0软件(完美解密版) 需要者请联系QQ:676518213
回复时间:2008/2/24 15:24:00
支持(1639) | 反对(1588)
电气原理图就是说电气设备原理图在控制或保护中的连接图,比较复杂; 接线图就是在安装接线的图纸.(可以先掌握展开图)
回复时间:2008/7/2 18:17:00
支持(1180) | 反对(1156)

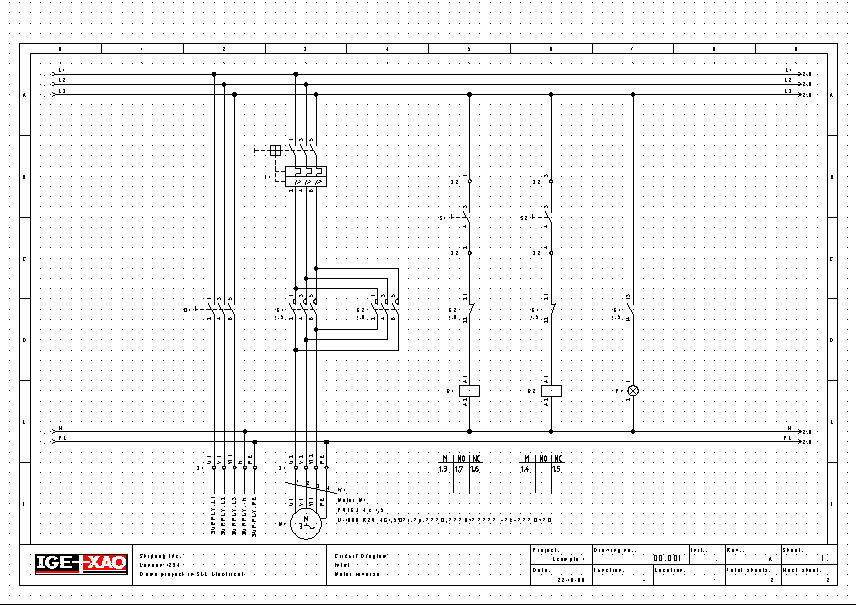

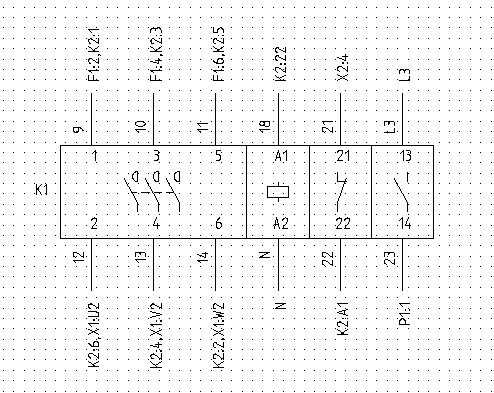

同意楼上的说法。我截了两个图,操作的软件是See Electrical.你看了图就非常清楚他们的用法了。
回复时间:2008/7/2 18:20:00
支持(1220) | 反对(1165)
回复时间:2008/9/27 16:02:00
支持(1113) | 反对(1063)
楼上的挺专业啊
回复时间:2009/2/13 19:18:00
支持(1064) | 反对(1446)
yua原理图是表明设备或电阻装置如何工作的,及其她的基本组成。想电视机的原理图表明电视机的元器件的组成和分布以及内部线路之间的联系。见线图是设备和外部之间的联系。想仪表原理图变、表明一般仪表是如何工作的以及内部元器件的组合。她的接线图就是要完成一些功能与外边的心里连接。
回复时间:2009/2/14 12:32:00
支持(1121) | 反对(1001)
松海,你的别字很多哦
回复时间:2009/3/24 16:31:00
支持(1027) | 反对(1155)
接线图就是给工人接线的图纸。
回复时间:2009/7/22 15:11:00
支持(1162) | 反对(1062)
原理图就是忽悠客户的工具
回复时间:2009/9/10 11:29:00
支持(925) | 反对(951)
找份电气图自己比较咯
回复时间:2009/11/13 23:14:00
支持(972) | 反对(1225)
原理图是指表示电气设备工作原理的图样,
回复时间:2010/1/5 11:09:00
支持(1294) | 反对(973)
原理图是説明該设备是怎样工作的,而接线图是表明电气元件具体安裝位置。
回复时间:2010/3/10 20:14:00
支持(994) | 反对(1074)
原理图说明信号流程工作原理
回复时间:2010/5/11 10:59:00
支持(906) | 反对(927)
其实不必太在意这个的
回复时间:2011/5/10 17:58:00
支持(1623) | 反对(1058)
我们公司用软件编制电气原理图,然后导出接线图。让普通的工人来完成接线,可以节约成本,关键是导出的图能让接线员看的懂。显而易见每个图都有不同的用途。
