TD-8300系列无线数传电台在工业现场的应用
现代世界是一个信息快速交换的世界，信息的获取及传输也逐步从原有复杂的有线过渡到无线。随着无线通信事业的发展，无线传输这一技术越来越多的被人们所熟悉，相应的产品也逐渐渗透到社会生活的各个领域，如无线抄表、数字图像传输、小区传呼、工业数据采集、非接触RF 智能卡、安全防火系统、区域报警系统的数字信号传输等。而这一技术的最大作用便是优化数据传输系统的效率。

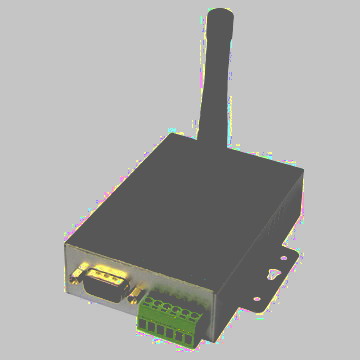

TD-8305系列无线数传电台提供标准RS-232，RS-485和UART/TTL电平3种接口方式，(TD-8305R为RS232接口方式)，产品体积小，方便户内及户外安装使用，窄带抗干扰性强，接收灵敏度高。产品可直接与计算机、用户的RS-485设备、单片机或其它UART器件连接使用，产品的通信信道是半双工的，对于使用者来说，产品所建立起来的传输通道完全透明，最适合点对多点的通信方式，也可以用于点对点通信，使用更加简单，可平滑地升级原有系统中已经布好的有线部分的传输方式。
>>产品特性：
1. 视距可靠传输距离可达300-3000m；采用FSK及GFSK的调制方式
2. 载频 433 MHz，也可订制315M/868M/915M等其他载频；ISM频段 无需申请
3. 提供8个信道，如果用户需要，可扩展到16信道
4. 接口方式：TTL/RS232/485由用户选择
5. 接口格式：8N1/8E1/8o1（特殊格式需定置）
6. 收发一体，半双工, 数据收发转换自动完成，只要向接口收/发数据即可，转换时间短
7. 可用于点对点,点对多点,多点对点等多种通信组合方式
8. 数据透明传输，可传输较长的数据帧
9. 三种省电模式：硬件唤醒, 串口唤醒, 空中唤醒
10.自动过滤掉空中产生的假数据，长期使用可靠性好，故障率极低
>>技术参数：
传输距离：300-3000M（视距）
工作频率：433MHZ
信道数目：8
发射功率：≤100mW
设备功耗：功率100mw，接收电流<20mA，发射电流<100mA，休眠时电流<1uA
接收灵敏度：-121dBm
发射电流：<100mA
接收电流：<20mA
休眠电流：≤1uA
信道速率：1200/2400/4800/9600/19200/38400Bit/s 用户可设
串口速率：1200/2400/4800/9600/19200/38400Bit/s 用户可设
收发时间：<10ms
数据格式：8E1/8N1/8O1
工作电源：RS232/RS485：5±0.5V，TTL：2.7~3.6V,3.6~5.5V直流
工作温度：-20℃～65℃
工作湿度：10%～90%相对湿度,无冷凝
外形尺寸：44mm×27mm×8mm（不含天线）
质量保证：三年
>>应用领域：
无线抄表，电子衡器，无线排队，体质智能检测，工业设备数据采集，云台控制，无线点菜机。 水电气三表、智能卡、门禁考勤、无线排队、云台控制、楼宇控制、货场物流、防盗报警、智能仪器仪表、无功补偿、智能教学设备、体质检测智能设备、测量设备、汽车黑匣子、自动控制、家居智能化等领域的数据控制和数据抄录。
详情请联系：深圳市天地华杰科技有限公司北京公司
联系人：张生
电话：010-67737811
网址：http://www.tdhj.com.cn
顺颂商祺！
|
