发表人:不是精华我不发 发表时间:2008/6/27 22:51:00



 本栏论题: PROFIBUS-DP连接智能从站实例:主站S7-400连接从站S7-300  [14733]

    本例以S7-400 为主站,通过PROFIBUS 连接从站S7-300。一般,此种情况下先配置从站。

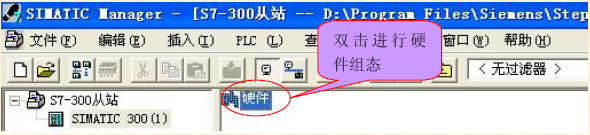

    1、建立项目“S7-300 从站”项目,插入S7-300 站。再双击“硬件”,进入“HW Config”(硬件组态)环境。



PROFIBUS-DP连接智能从站实例:主站S7-400连接从站S7-300

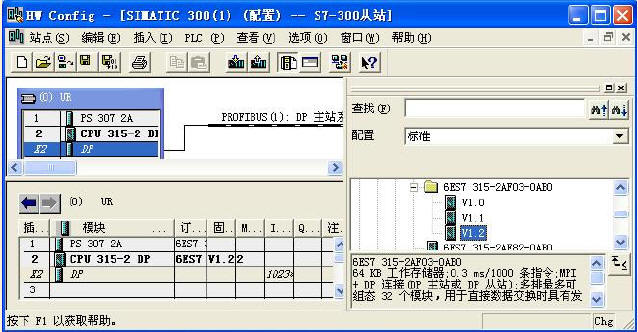

    2、在硬件组态环境中,依次放入导轨,电源模块和CPU 模块。



PROFIBUS-DP连接智能从站实例:主站S7-400连接从站S7-300

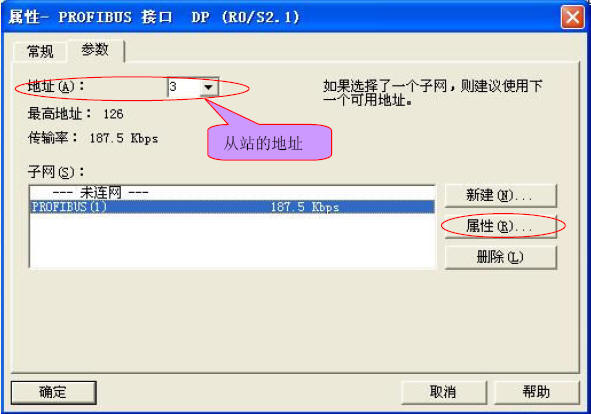

    3、在放入CPU 模块时,会出现“属性-PROFIBUS 接口”对话框,选择S7-300 从站的地址。点击“属性”可以修改传输的波特率。



PROFIBUS-DP连接智能从站实例:主站S7-400连接从站S7-300

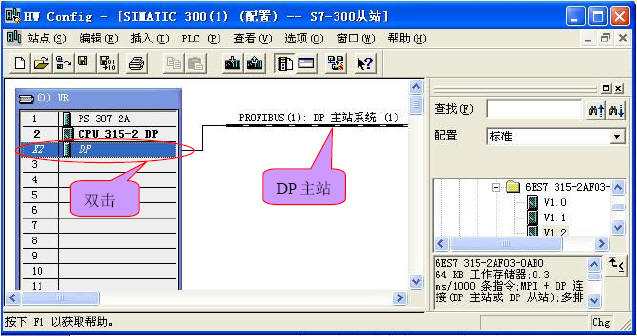

    4 、此时, 组态的S7 - 300 系统还是DP 主站系统。



PROFIBUS-DP连接智能从站实例:主站S7-400连接从站S7-300

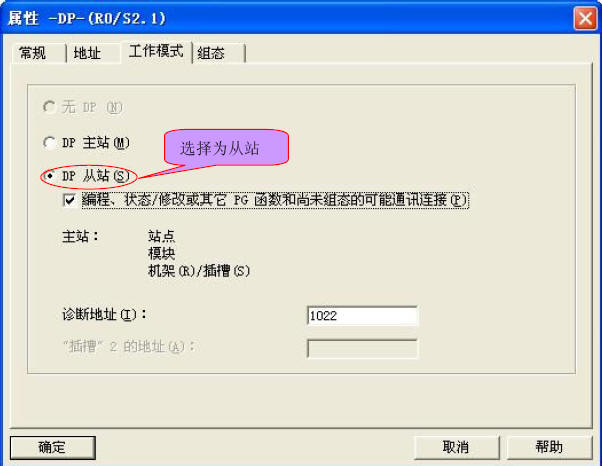

    5、双击槽架中的DP 项目,出现“属性-DP”对话框,在“工作模式”标签中选择“DP 从站”。



PROFIBUS-DP连接智能从站实例:主站S7-400连接从站S7-300

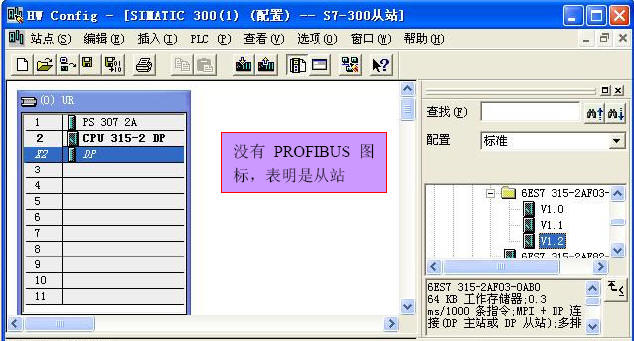

    6、组态为从站后的状态如下图所示。



PROFIBUS-DP连接智能从站实例:主站S7-400连接从站S7-300



    7、点击第5 步图示中的“组态”标签。



PROFIBUS-DP连接智能从站实例:主站S7-400连接从站S7-300

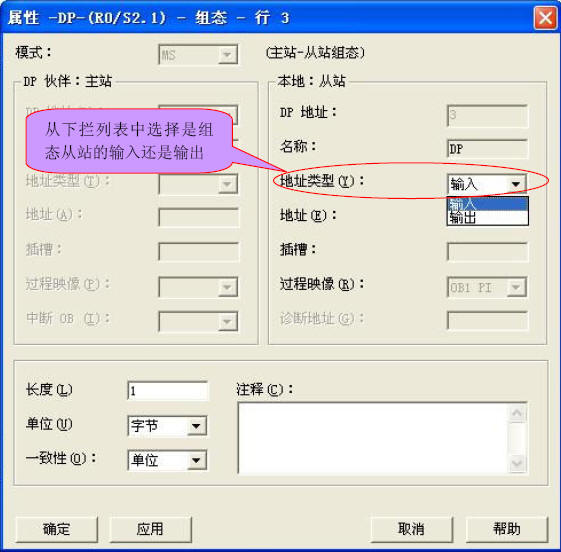

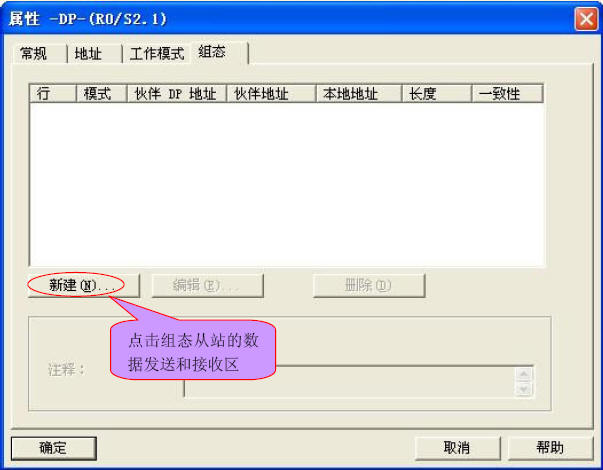

    8、点击“新建”按钮,组态S7-300 的数据接收和发送区。



PROFIBUS-DP连接智能从站实例:主站S7-400连接从站S7-300

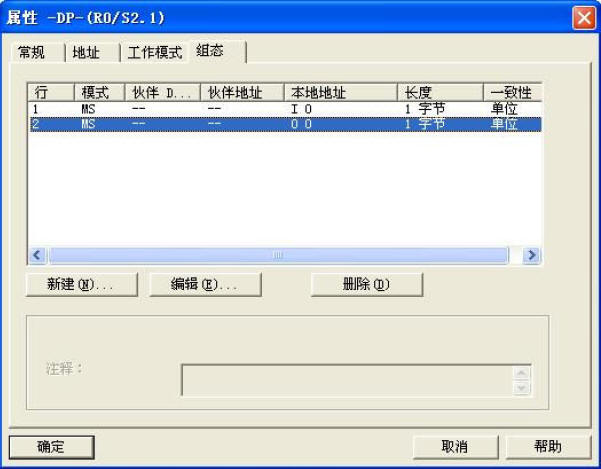

    9、从站组态完后如下图所示,可以看出,从站S7-300 的输入是IB0,输出是QB0。



PROFIBUS-DP连接智能从站实例:主站S7-400连接从站S7-300



    以上从站已经组态完成,下面再组态主站。

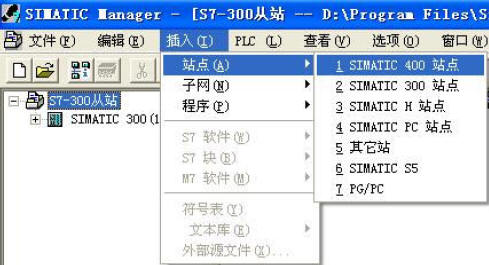

    10、在项目管理器中插入SIMATIC 400 站点。



PROFIBUS-DP连接智能从站实例:主站S7-400连接从站S7-300



    11、同样完成S7-400 的硬件组态(先插入导轨,再插入电源模块,最后再插入CPU 模块,在插入CPU 模块时,会自动弹出“属性-PROFIBUS”对话框,此时可以不与理会,点击取消,以后再设)。组态完成后的界面如下图所示。



PROFIBUS-DP连接智能从站实例:主站S7-400连接从站S7-300

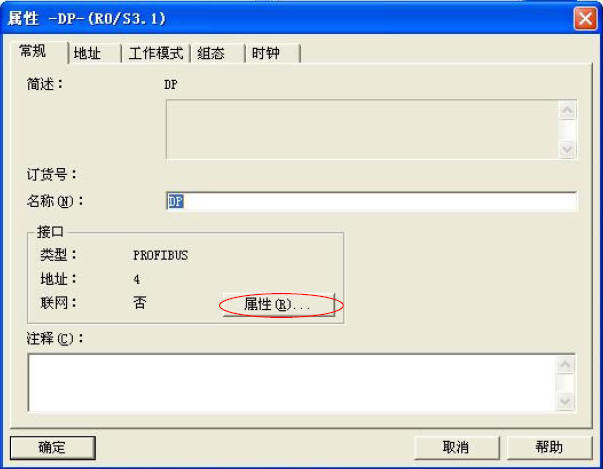

    12、双击槽架中在DP 项目,出现“DP-属性”对话框。



PROFIBUS-DP连接智能从站实例:主站S7-400连接从站S7-300

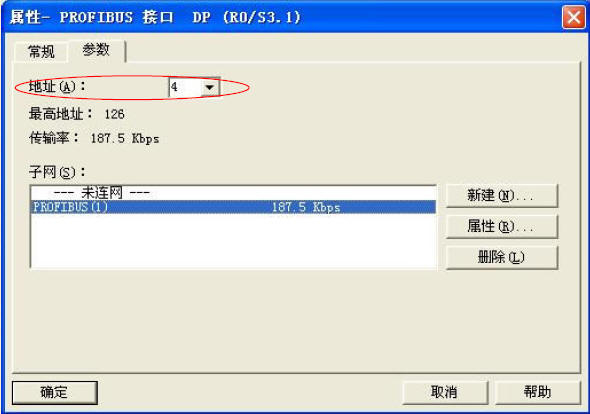

    13、点击“常规”标签中的“属性”按钮,在出现的“属性-PROFIBUSDP”对话框中设置S7-400 的站地址。



PROFIBUS-DP连接智能从站实例:主站S7-400连接从站S7-300

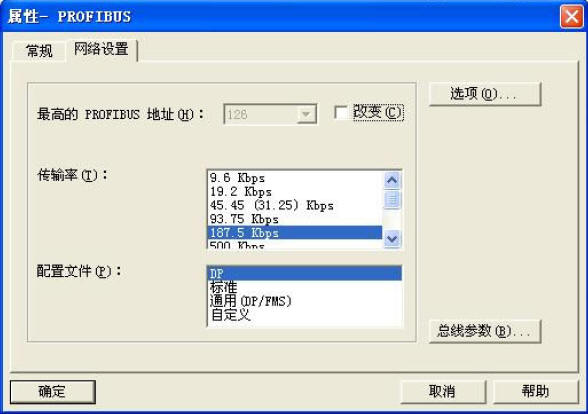

    14、先在子网的下拉列表中选中一项,再单击“新建”(选中未连网时)或“属性”按钮,选择通讯的波特率和配置文件(DP)。



PROFIBUS-DP连接智能从站实例:主站S7-400连接从站S7-300

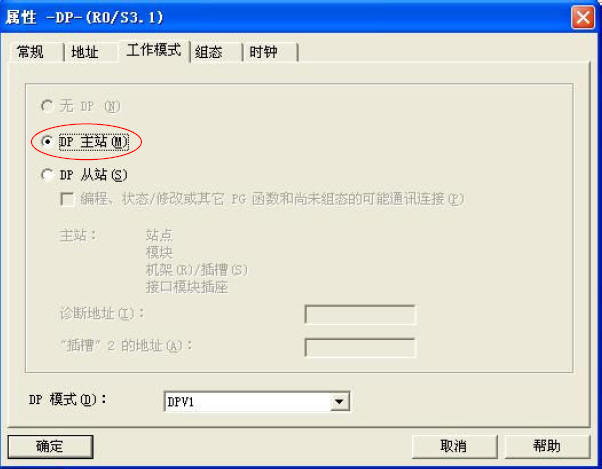

    15、连续点击两次确定,重新回到第12 步的画面,点击标签“工作模式”,选择S7-400 为DP 主站。



PROFIBUS-DP连接智能从站实例:主站S7-400连接从站S7-300

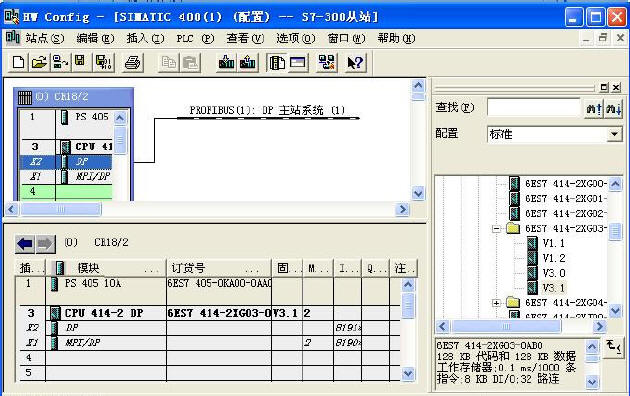

    16、组态好的主站如下图所示。



PROFIBUS-DP连接智能从站实例:主站S7-400连接从站S7-300

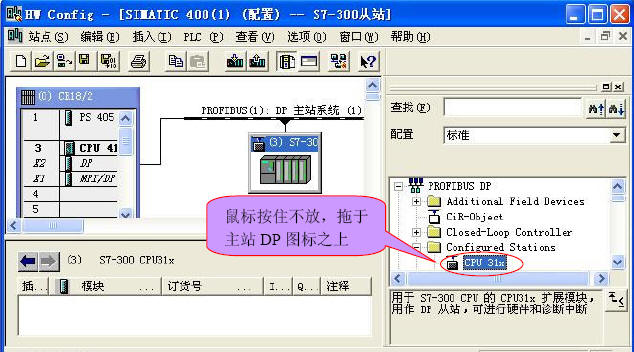

    17、把已经组态好的从站S7-300 挂于主站S7-400 之上。



PROFIBUS-DP连接智能从站实例:主站S7-400连接从站S7-300

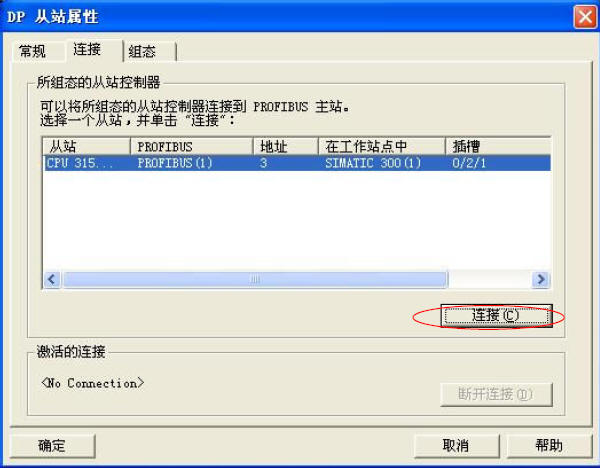

    18、从站挂于主站时,会自动弹出“DP 从站属性”对话框,在“连接”标签中会显示已经组态好的从站信息,选中一个站点,再点击“连接”即可激活该连接。



PROFIBUS-DP连接智能从站实例:主站S7-400连接从站S7-300



    19、激活连接后可以显示连接的信息,也可以重新断开连接。



PROFIBUS-DP连接智能从站实例:主站S7-400连接从站S7-300



    20、点击“组态”标签,组态主站的发送和接收区。



PROFIBUS-DP连接智能从站实例:主站S7-400连接从站S7-300

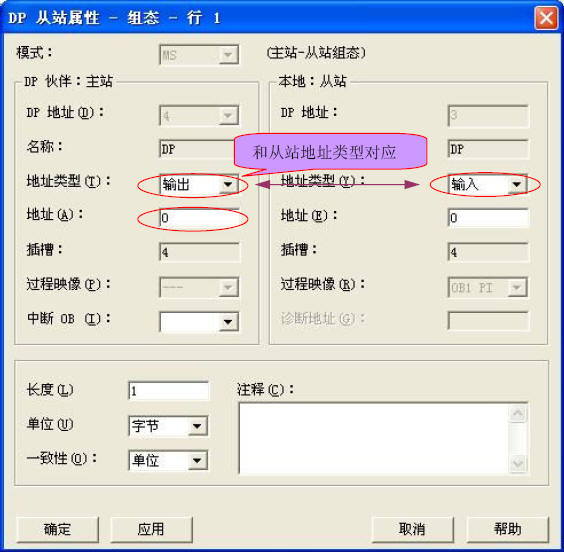

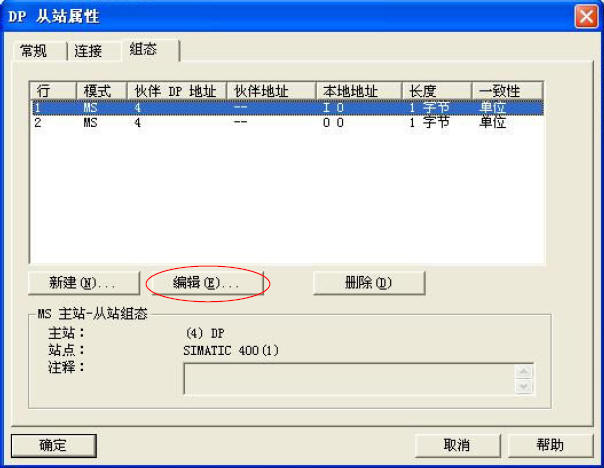

    21、选中第一行,先组态主站的发送区(对应从站的接收区),再点击“编辑”按钮。选定主站的地址类型(和从站相对应)和地址。



PROFIBUS-DP连接智能从站实例:主站S7-400连接从站S7-300

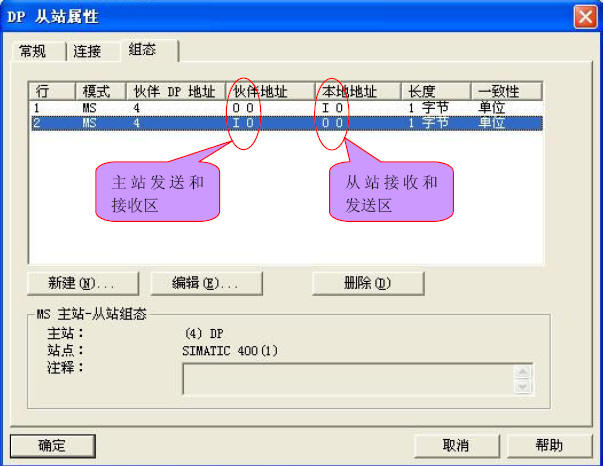

    22、同样,组态S7-400 的接收区。组态完的图面如下:
    和从站地址类型对应主站发送和接收区



PROFIBUS-DP连接智能从站实例:主站S7-400连接从站S7-300



    可看,S7-400 主站和从站S7-300 通信数据区的关系如下:
    S7-400(主站) S7-300(从站)

    QB0 ——————> IB0

    IB0 <—————— QB0

    最后把组态好的编译存盘并下载到CPU 中去,然后就可以在主站和从站中通过交换数据区分别读取对方的数据了。


以下是关于《PROFIBUS-DP连接智能从站实例:主站S7-400连接从站S7-300》论题的回复(共15篇)

回复人:蒋明辉

 回复时间:2008/6/28 8:55:00

支持(897) | 反对(1004)



    楼主辛苦了!

回复人:guojianqun

 回复时间:2009/9/22 10:42:00

支持(957) | 反对(969)



    Profibus dp国内光纤通讯替代方案:

    深圳讯记科技有限公司国内首家推出自主研发生产的Profibus dp数据光端机,在功能上完全可以替代西门子的OLm.
    Ci-pf110 pofibus光端机/ 2M(500K,1M,5M,10M可选),DB9/工业端子,SC1310nm单/多模单/双光,点对点,DIN35导轨,DC10-30V /
    支持协议:Profibus-DP.

    公司名称:深圳讯记科技有限公司
    联系方式:13424258101 郭建群
    常用邮箱:guojq@comark.cn(如果需要详细的资料可以发我邮件,我会及时的回复您)


回复人:weiwei0871

 回复时间:2009/10/30 19:19:00

支持(900) | 反对(1257)



    楼主辛苦了,上传S7-400在一个网络中既做主站,又做智能从站的配置吧

回复人:张武平

 回复时间:2009/11/30 15:24:00

支持(974) | 反对(1330)



    楼主辛苦了,感谢啊


回复人:barryjun

 回复时间:2010/3/23 15:55:00

支持(830) | 反对(1452)



    好。。。。学习。。。。。

回复人:hml200311

 回复时间:2010/4/5 20:07:00

支持(802) | 反对(990)



    太谢谢您了

回复人:sense2010

 回复时间:2010/4/29 12:43:00

支持(904) | 反对(952)



    真的,很感谢,我这个学了很久都学不会,但听你这么一讲,真的会了很多

回复人:kmcoolb

 回复时间:2010/8/22 13:25:00

支持(995) | 反对(1002)



    好文章,谢谢分享!

回复人:爱罗凡

 回复时间:2010/9/18 15:31:00

支持(1066) | 反对(905)



    这个东西太好了,好几天都没有弄出来的,看了一下就明白了一些!

回复人:sony123321

 回复时间:2012/3/15 15:50:00

支持(730) | 反对(811)



    个东西太好了

回复人:sue114

 回复时间:2014/3/14 21:43:00

支持(541) | 反对(853)



    好文章,谢谢分享!

回复人:369963794

 回复时间:2015/1/31 11:08:00

支持(634) | 反对(639)



    很好!

回复人:aiguo930

 回复时间:2018/3/14 10:27:00

支持(642) | 反对(614)




    3、在放入CPU 模

回复人:hezhiwen100

 回复时间:2022/7/17 23:30:00

支持(225) | 反对(588)



    可以

回复人:2697955688

 回复时间:2024/9/19 11:15:00

支持(15) | 反对(39)



    感谢分享
