S7-200 CPU将一个微处理器、一个集成电源和数字量I/O点集成在一个紧凑的封装中，从而形成了一个功能强大的微型PLC， 在下载了程序之后，S7-200将保留所需的逻辑，用于监控应用程序中的输入输出设备。

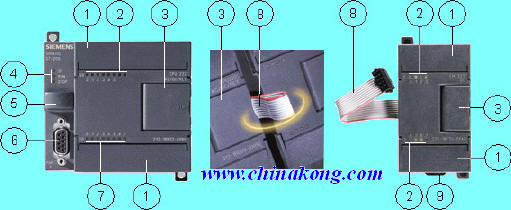

①I/O接线端子排；
②输出 LED指示；
③前盖：模式选择开关（RUN/STOP）；模拟电位器；扩展端口（适用大部分CPU）
④状态LED：系统错误/诊断（SF/DIAG）；RUN（运行）；STOP（停止）
⑤可选卡插槽：存储卡；时钟卡；电池卡
⑥通讯口
⑦输入 LED指示
⑧扩展电缆
⑨用于装上标准（DIN）导轨的夹片

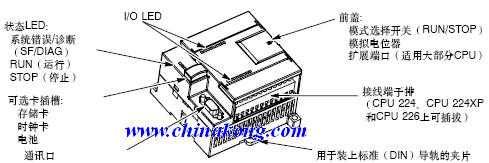

S7-200 CPU结构图
编程方式
二、S7－200 PLC安装
S7--200既可以安装在控制柜背板上，也可以安装在标准导轨上；既可以水平安装，也可以垂直安装
-
S7-200按照惯例，在安源装器件时，总是把产生高电压和高电子噪声设备与诸如S7--200这样的低压、逻辑型的设备分隔开。
-
在控制柜背板上安排S7--200时，应区分发热装置并把电子器件安排在控制柜中温度较低的区域内。电子器件在高温环境下工作会缩短其无故障时间。
-
要考虑控制柜背板的布线，避免将低压信号线和通讯电缆与交流供电线和高能量、开关频率很高的直流线路布置在一个线槽中。
-
在安排S7-200设备时，应留出接线和连接通讯电缆的足够空间。当配置S7-200系统时，可以灵活地使用I/O扩展电缆。
-
S7-200设备的设计应当采用自然的对流散热方式，在器件的上方和下方都必须留有至少25mm的空间，以便于正常的散热。前面板与背板的板间距离也应保持至少75mm。
1、DIN导轨安装
2、背板安装

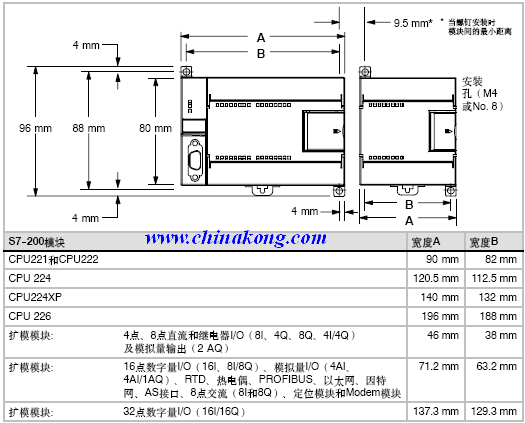

S7-200的CPU和扩展模块都有安装孔，可以很方便地安装在背板上。
