常规

6ES7 231-7PD22-0XA0

热电偶输入

6ES7 231-7PB22-0XA0

RTD（热电阻输入）

输入类型

悬浮型热电偶

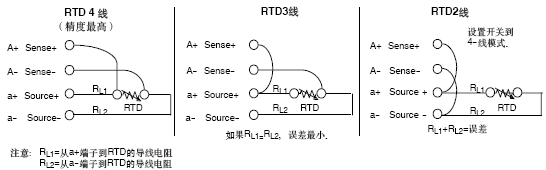

模块参考接地的热电阻

输入范围

TC类型（选择一种）
S，T，R，E，N，K，J

电压范围：+/-80mV

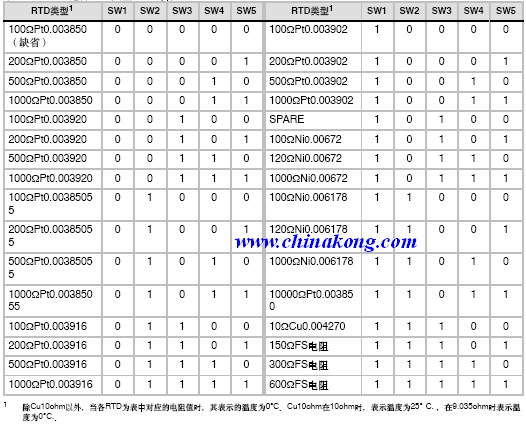

热电阻类型（选择一种）
铂（Pt）、铜（Cu）、镍（Ni）或电阻

输入分辨率

 •温度
 •电压
 •电阻

0.1℃/0.1℉
15位加符号位
-

0.1℃/0.1℉
-
15位加符号位

测量原理

Sigma--delta

Sigma--delta

模块更新时间：所有通道

405ms

405ms（Pt10000为700ms）

隔离

 •现场侧到逻辑
 •现场侧到24VDC
 •24VDC到逻辑

500VAC
500VAC
500VAC

500VAC
500VAC
500VAC

共模输入范围
（输入通道到输入通道）

120VAC

0

共模抑制

>120dB@120VAC

>120dB@120VAC

导线长度

到传感器最长为100m

到传感器最长为100m

配置EM231 TC

EM231热电偶模块为S7-200系列产品提供了连接7种类型热电偶的使用方便、带隔离的接口：J、K、E、N、S、T和R。它可以使S7--200能连接低电平模拟信号，测量范围为±80mV。所有连接到该模块的热电偶都必须是同一类型的。

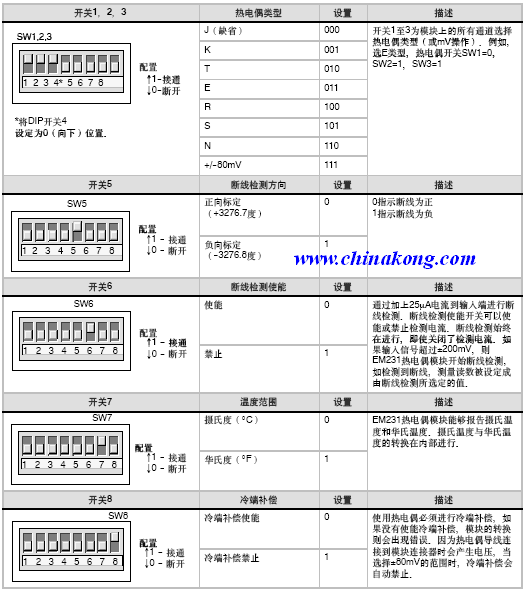

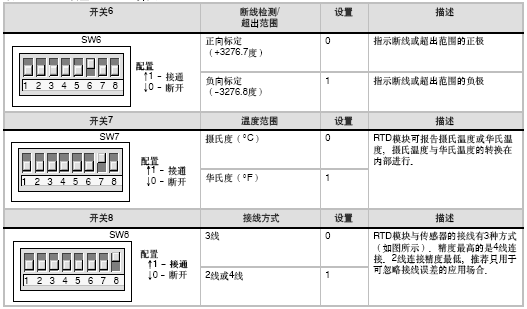

DIP开关位于热电模偶模块的底部，可以选择热电偶模块的类型、断线检测、温度范围和冷端补偿。要使
DIP开关设置起作用，需要给PLC或用户的24V电源重新上电。

DIP开关4为以后的应用保留，将DIP开关4设定为0位置（向下）。其他DIP开关的设定请参阅表

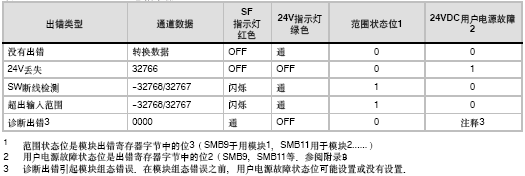

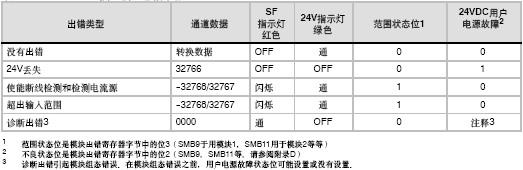

EM231 TC模块面板状态指示器
