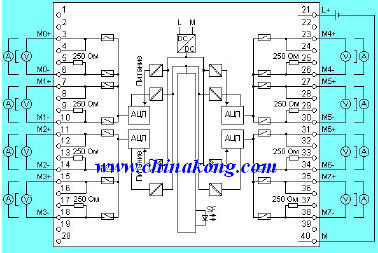

技术规范 | SM331 |
型号 | 6ES7 331-7KF02-0AB0 | 6ES7 331-7HF01-0AB0 | 6ES7 331-1KF01-0AB0 | 6ES7 331-7KB02-0AB0 |
图片 | |
模拟量输入特性 |
模拟量输入通道 | 8模拟量输入,9/12/14位分辨率 | 8模拟量输入,14位分辨率,用于等时模式下运行 | 8模拟量输入,13位分辨率 | 2模拟量输入,9/12/14位分辨率 |
• 电阻测量模拟量输入点数 | 4 | | 8 | 1 |
所需前连接器 | 20 针 | 20 针 | 40 针 | 20 针 |
时钟同步 • 时钟同步运行 | 否 | 支持 | 否 | 否 |
测量范围 |
电压输入范围 • 0 至+10 V • 1 至 +5 V • 1 至 +10 V • -1 V 至 +1 V • -10 V 至 +10 V • -2.5 V 至 +2.5 V • -250 mV 至 +250 mV • -5 V 至 +5 V • -50 mV 至 +50 mV • -500 mV 至 +500 mV • -80 mV 至 +80 mV | 支持 支持 支持 支持 支持 支持 支持 支持 | 支持 支持 支持 支持 支持 | 支持 支持 否 支持 支持 否 否 支持 支持 支持 | 支持 支持 支持 支持 支持 支持 支持 支持
|
电流输入范围 • 0 至20 mA • -10至+10 mA • -20至20 mA • -3.2至+3.2 mA • 4 至20 mA | 支持 支持 支持 支持 支持 | 支持 支持 支持 | 支持 支持 支持 | 支持 支持 支持 支持 支持 |
热电偶输入范围 • E 型 • J 型 • K 型 • N型 | 支持 支持 支持 支持 | | | 支持 支持 支持 支持 |
电阻输入范围 • 0 - 150 Ω • 0 - 300 Ω • 0 - 600 Ω • 0 - 6000 Ω | 支持 支持 支持 | 支持 支持 | | 支持 支持 支持 |
热电阻输入范围 • Ni 100 • LG-Ni 1000 • Pt 100 | 支持;标准型 支持;标准型
| | 支持;标准型/气候型 支持;标准型/气候型 支持;标准型 | 支持 支持
|
特性 |
特性曲线线性化 • 可设置参数 • 对于热电偶 • 对于热电阻
| 支持 N,E,J,K,L型 Pt 100( 标准型,气候型),Ni100( 标准型,气候型) | | 支持 支持;Pt100标准型/ 气候型;Ni100标准型/气候型;Ni1000 标准型/气候型;LG-Ni1000 标准型/气候型 | 支持 N,E,J,K,L型 Pt100( 标准型,气候型),Ni100( 标准型,气候型) |
温度补偿 • 可设置参数 • 可通过补偿盒进行外部温度补偿 • 可以进行内部温度补偿
| 支持 支持 支持 | | | 支持 支持 支持 |
模拟值格式 • 测量原理
| 积分式 | 瞬时值转换 | 积分式 | 积分式 |
积分和转换时间/ 每个触发通道 • 带过量程(包括符号位),最大 • 积分时间可设置参数 • 基本转换时间,包括积分时间,ms • 基本转换时间, ms • 干扰抑制频率, Hz
| 15 位;单极性 9 / 12 / 12 / 14 位,双极性:9 + VZ/12 +VZ/12 +VZ/14 + VZ 位 支持;2.5 / 16.67 / 20 / 100 ms 3/ 17/ 22/ 102 ms 400/60/50/10 Hz | 14 位; 单极性:14 位; 双极性:13+VZ 位 支持 每通道 52 μs 400/60/50/10Hz | 13 位 支持;60 / 50 ms 66 / 55 ms 66 / 55 ms 50 / 60 Hz | 15 位;单极性 9 / 12 / 12 / 14 位, 双极性:9 + VZ/12 + VZ/12 + VZ/14 + VZ 位 支持;2.5 / 16.67 / 20 / 100 ms 6/ 34/ 44/ 204 ms 400 / 60 / 50 / 10 Hz |
连接的传感元件 • 用于电流测量, 2 线制测量变送器 • 用于电流测量, 4 线制测量变送器 • 用于电阻测量, 2 线制连接 • 电阻测量, 3 线制连接 • 用于电阻测量, 4 线制连接 | 支持 支持 支持 支持 支持 | 支持 支持 | 支持;外部电源供电 支持 支持 支持 支持 | 支持 支持 支持 支持 支持 |
误差/ 精度 在整个温度范围内运行极限 • 电压输入 • 电流输入 • 电阻输入 • 热电阻输入
| ±1%; ±1%(80mV) ±0.6%(250-1000 mV) ±0.8% (2.5-10 mV) ±0.7%; 3.2 - 20mA ±0.7%; 50,300,600 Ω ±0.7 % ; ±0.7% (Pt100/ Ni100) ±0.8%(Pt100 气候型) | ±0.4% ±0.3% | ±0.6%; ±0.6% (±5V,10V,1-5V,0-10V) ±0.5% (±50mV,500mV,1V) ±0.5 %; ±20mA, 0-20mA,4-20mA ±0.5%;0-6kΩ,0-600kΩ 1 Kelvin (Pt100,Ni100,气候型;Ni1000,LG-Ni1000,标准型;Ni1000,LGNi1000, 气候型) ;1.2 Kelvin (Pt100,Ni100,标准型) | ±1%; ±1%(80mV), ±0.6%(250- 1000mV), ±0.8%(2.5-10V) ±0.7 % ; 3.2 - 20mA ±0.7%; 150,300,600Ω ±0.7%; ±0.7%(Pt100/ Ni100) ±0.8% (Pt100 气候型) |
基本误差极限 ( 运行在25°C 时) • 相对于输入范围,电压 • 相对于输入范围,电流 • 相对于输入范围,电阻 • 相对于输入范围,热电阻
| ±0.6%; ±0.4%(250-1,000mV) ±0.6% (2.5-10mV) ±0.7% (80mV) ±0.5%;3.2-20 mA ±0.5%;150,300,600 Ω ±0.6%; ±0.5% (Pt100/ Ni100) ±0.6% (Pt100 气候型) | ±0.25% ±0.2% | ±0.4%; ±0.4% (±5V,10V,1-5V,0-10V); 0.3%(+/ 50mV, 500mV,1V) ±0.3 % ; ±20mA 0-20mA,4- 20mA ±0.3%; 0-6kΩ,0-600kΩ 1Kelvin (Pt100,Ni100,标准型) 0.8Kelvin (Pt100,Ni100,气候型;Ni1000,LG-Ni1000, 标准型;Ni1000, LG-Ni1000,气候型) | ±0.6%; ±0.6% (80mV,2.5-10V) ±0.4% (250-1,000mV) ±0.5%;3.2-20 mA ±0.5% ;150,300,600Ω ±0.6%; ±5%(Pt100/ Ni100) ±0.6%(Pt100气候型) |
状态信息/ 中断/ 诊断/绝缘 |
- 诊断中断 - 极限值中断
| 支持;支持对通道0和2 设置参数 支持;可设置参数 | 否 支持 | 支持;可设置参数 支持;可对通道0 和2 设置参数 | 否 支持;可对通道0 设置参数 |
可读取诊断信息 | 支持 | 支持 | 否 | 支持 |
绝缘 | 500 V DC | 500 V DC | 500 V DC | 500 V DC |
电势/ 电隔离 |
数字量输入功能 •通道之间 •通道之间,每组数量 •通道和背板总线之间
| 支持 2 支持 | 否 支持 | 否 支持 | 否 支持 |
电源特性 |
负载电压 L+额定值(DC) | 24V | 24V | | 24V |
反极性保护 | 支持 | 支持 | | 支持 |
电流消耗 •从负载电压L+ 消耗( 空载),最大 •从背板总线5VDC 消耗,最大 •功率消耗,典型值
| 200 mA 50 mA 1 W | 50 mA 60 mA 1.5 W | 90 mA 0.4 W | 80 mA 50 mA 1.3 W |
尺寸和重量 |
重量 | 约250 g | 约200 g | 约250 g | 约250 g |
尺寸mm(W×H×D) | 40×125×120mm | 40×125×120mm | 40×125×120mm | 40×125×120mm |
