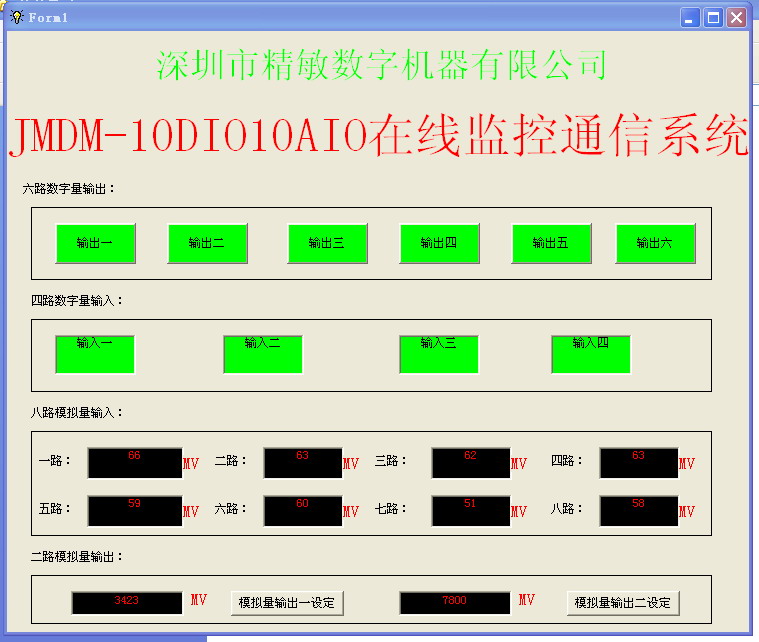

JMDM-10DIO10AIO在线监控通信系统 JMDM串口控模拟量系统 电脑PC串口控制模拟量、数字量系统 单片机控制系统
http://www.chinakong.com/upload/upload11/201111101424318.jpg
http://www.chinakong.com/upload/upload11/201111101428218.jpg

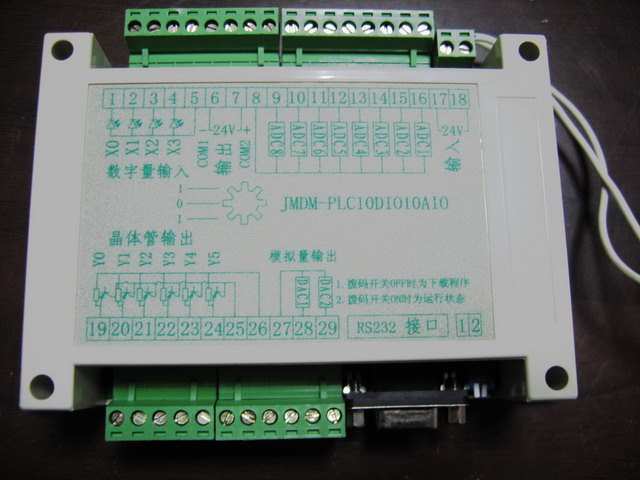

一、JMDM-10DIO10AIO串口控制模拟量数字量系统简介
JMDM-10DIO10AIO串口控制模拟量数字量输入输出控制系统，是深圳市精敏数字机器有限公司自主研发的工业级高可靠性单片机控制系统，采用JMDM-10DIO10AIO工业控制器，以模拟量控制为主要特征，又可简称为JMDM-10DIO10AIO在线监控通信系统、JMDM RS485/232串口控制模拟量系统。实现了利用电脑串口在线监控数字量和模拟量输入的状态；实时控制模拟量的输出和数字量的输出，支持通过RS232串口进行功能扩展I/O点数、A/D、D/A点数，可用于电脑串口实现控制模拟量、数字量信号的学习、实验及各种工业应用。
二、JMDM-10DIO10AIO控制器技术参数及功能特性
1、采用特有的抗高频干扰电路,工作稳定可靠,其中每路模拟量输入和模拟量输出都有过压保护电路,可抗雷击以及静电冲击；
2、工作电源：交流18V或直流24V，有过压保护以及雷击静电保护功能；
3、采用最新型高速C8051系列单片机；
4、程序存储空间64K, 数据存储空间32K (采用了完美的铁电存储技术)；
5、输入输出量分数字量部分和模拟量部分：
全光电隔离数字量（I/O）部分：
4路输入：输入电压是12V～24V,输入电流10MA，NPN型(低电平有效)；
6路输出：输出电压是12V/24V,输出电流是4A,NPN型；
高精度高速度（12位）模拟量部分：
8路输入:0～10V电压输入,可定做成0～5V电压输入形式或0～20MA电流输入形式；有过压保护以及雷击静电保护；
2路输出：0～10V电压输出,输出电流是20MA,也可定做成0～5V电压输出；有过压保护以及雷击静电保护。
6、RS232接口：2路标准RS232串口通信接口,具有以下优点:
可支持同时和两个外围设备或主控制器(电脑或PLC)进行通信；
支持I/O、A/D、D/A的功能扩展，方便了各种多路数字量、模拟量控制需求；
7、电路板制作采用了贴片式焊接,稳定可靠。
8、简单需求用RS232通信，电脑与控制器之间是一对一的关系，通信距离最大10米；
9、复杂需求可以采用RS485通信，电脑与控制器之间是一对多的关系；通信距离最大可达1千米左右,每个控制器可以设定不同的地址，一台电脑或主控PLC最多可控制255个控制器。
三、应用案例
1、串口通讯自动化设备;
2、自动化质量检测仪;
3、生产线智能检测系统;
4、各种模拟量信号的采集控制,如温度,压力，湿度，电流，电压信号的采集控制;
5、模拟量信号的输出控制,如比例阀控制,模拟量控制变频器等。
|
|
