    本人刚开始学习PLC，手上有台欧姆龙的CJ2M，遇到模拟量标度的问题：

    我想取模拟量0000~0FA0的值，换算为0~100的刻度，做法如下：改变输入值 D20020数值换算正确，没什么问题

    MOV(021) &0000 D20010
    MOV(021) &0000 D20011
    MOV(021) &100 D20012
    MOV(021) &4000 D20013
    SCL(194) 2001 D20010 D20020

    但要是换算为0~1000的刻度，做法如下：改变输入值 D20020数值始终不动，还是原来的值，没有换算，这是为什么啊？

    MOV(021) &0000 D20010
    MOV(021) &0000 D20011
    MOV(021) &1000 D20012
    MOV(021) &4000 D20013
    SCL(194) 2001 D20010 D20020

    两段程序在CX-P里面编译都没有提示错误，到底是为什么啊？CJ2M的手册都是英文的看不懂啊



 回复时间：2011/8/7 22:07:00

支持(410) | 反对(497)

    经过在仿真里测试，得出最大的换算范围是：&0~&153，16进制的 0-99
    最小的换算范围是：&0~&16 ，16进制的0-10

    是不是这个PLC之支持这个范围的换算呢？？


 回复时间：2011/8/11 10:14:00

支持(641) | 反对(570)

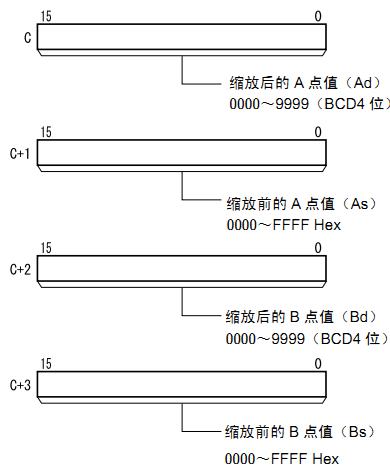

    你MOV的数据格式就不对嘛
    http://www.chinakong.com/upload/upload11/201108111012108.JPG
