大连德嘉国际PPI扩展模块
使用手册
概述：
一个S7-200PLC可以接1-3个PPI扩展模块，当然接4-7个也许是可行的，但我们没做过测试，而且也不建议接如此多个！！！
PPI扩展模块的PPI口地址是2 （是固定不变的）
PPI扩展模块的PPI口的协议是与S7-200PLC出厂缺省设置一样,都是PPI从站模式(即点到点接口协议)。
可以连接西门子smart700/1000触摸屏,也可以连接西门子USB-PPI/RS232-PPI编程电缆进行在线编程(上传/下载)或实时监控
PPI扩展模块的PPI口的波特率为187.5K 19200 9600。
注：该设置是由模块下边的端子短接来完成的。
（1）、如果不短接(即不做任何设置) 波特率为187.5K。
（2）、将左下排第二端子与左下排第三端子用导线短接,波特率为9600。
（3）、将左下排第二端子与左下排第四端子用导线短接,波特率为19200。
PPI扩展模块需要外接24V供电:上排右起第2个端子接24V正,上排右起第3个端子接24V地。
LED指示灯：
上排只有一个指示灯(右一)，当总线工作时,它就亮起。
下排有四个指示灯：（1）、下排左一，当PPI口有数据通讯时，闪动。
（2）、下排左二，波特率指示灯。
a、当波特率为187.5K时，快速闪动。
b、当波特率为19200时，先快闪两下，再长灭一下，往复循环。
c、 波特率为9600时,恒亮,不闪动。
（3）、下排左三,恒亮代表正常工作;不亮或闪动代表模块复位或没有处于工作状态。
（4）、下排左四，闪动代表有总线数据到来。

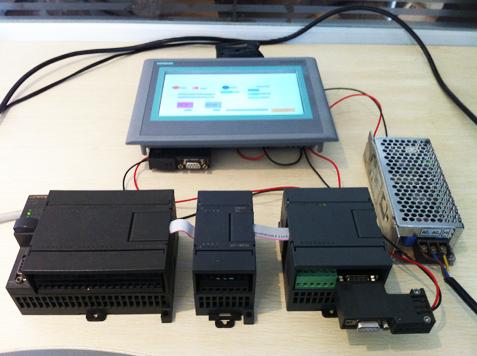

接线图：
PPI扩展模块：
|
