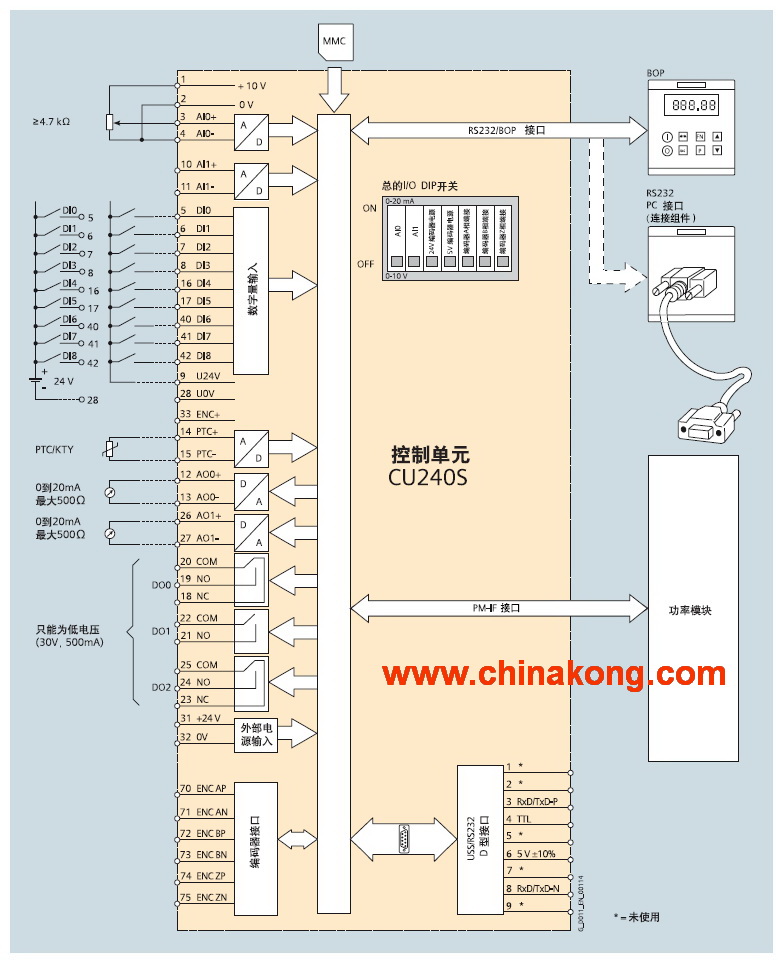

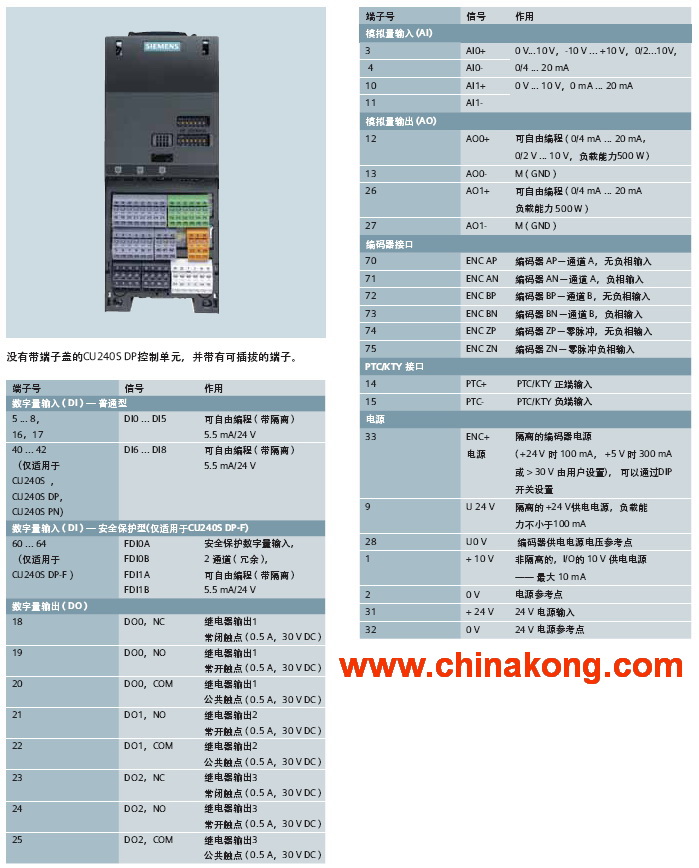

端子号信号作用
数字量输入 ( DI ) — 普通型
5 ... 8， DI0 ... DI5 可自由编程 ( 带隔离 )
16，17 5.5 mA/24 V
40 ... 42 DI6 ... DI8 可自由编程 ( 带隔离 )
（仅适用于5.5 mA/24 V
CU240S ，
CU240S DP，
CU240S PN）

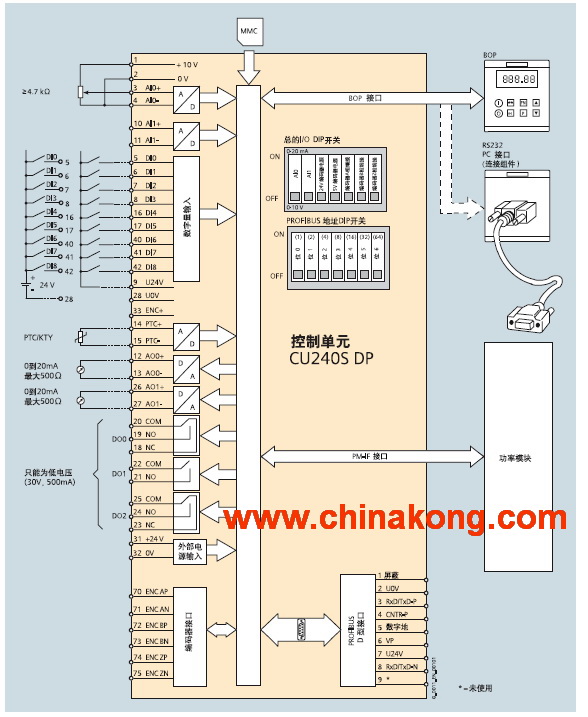

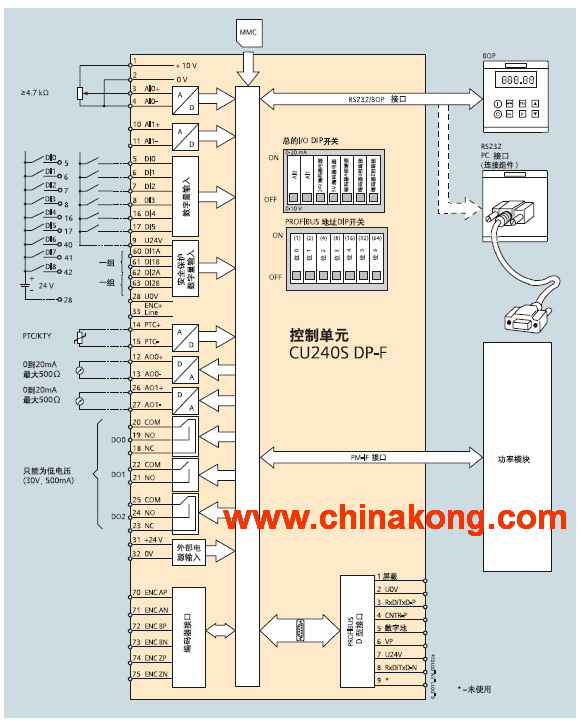

数字量输入 ( DI ) — 安全保护型(仅适用于CU240S DP-F)
60 ... 64 FDI0A 安全保护数字量输入，
（仅适用于FDI0B 2 通道 ( 冗余 )，
CU240S DP-F ） FDI1A 可自由编程 ( 带隔离 )
FDI1B 5.5 mA/24 V
数字量输出 ( DO )
18 DO0，NC 继电器输出1
常闭触点 ( 0.5 A，30 V DC )
19 DO0，NO 继电器输出1
常开触点 ( 0.5 A，30 V DC )
20 DO0，COM 继电器输出1
公共触点 ( 0.5 A，30 V DC )
21 DO1，NO 继电器输出2
常开触点 ( 0.5 A，30 V DC )
22 DO1，COM 继电器输出2
公共触点 ( 0.5 A，30 V DC )
23 DO2，NC 继电器输出3
常闭触点 ( 0.5 A，30 V DC )
24 DO2，NO 继电器输出3
常开触点 ( 0.5 A，30 V DC )
25 DO2，COM 继电器输出3
公共触点 ( 0.5 A，30 V DC )
端子号信号作用
模拟量输入 (AI)
3 AI0+ 0 V...10 V，-10 V ... +10 V，0/2...10V，
4 AI0- 0/4 ... 20 mA
10 AI1+ 0 V ... 10 V，0 mA ... 20 mA
11 AI1-
模拟量输出 (AO)
12 AO0+ 可自由编程 ( 0/4 mA ... 20 mA，
0/2 V ... 10 V，负载能力500 W )
13 AO0- M ( GND )
26 AO1+ 可自由编程 ( 0/4 mA ... 20 mA
负载能力 500 W )
27 AO1- M ( GND )
编码器接口
70 ENC AP 编码器 AP－通道 A，无负相输入
71 ENC AN 编码器 AN－通道 A，负相输入
72 ENC BP 编码器 BP－通道 B，无负相输入
73 ENC BN 编码器 BN－通道 B，负相输入
74 ENC ZP 编码器 ZP－零脉冲，无负相输入
75 ENC ZN 编码器 ZN－零脉冲负相输入
PTC/KTY 接口
14 PTC+ PTC/KTY 正端输入
15 PTC- PTC/KTY 负端输入
电源
33 ENC+ 隔离的编码器电源
电源( +24 V 时 100 mA， +5 V 时 300 mA
或 > 30 V 由用户设置)， 可以通过DIP
开关设置
9 U 24 V 隔离的 +24 V供电电源，负载能
力不小于100 mA
28 U0 V 编码器供电电源电压参考点
1 + 10 V 非隔离的，I/O的 10 V 供电电源
—— 最大 10 mA
2 0 V 电源参考点
31 + 24 V 24 V 电源输入
32 0 V 24 V 电源参考点
|
