1．建立所需网络驱动连接（RSLINX）。
串口：AB-DF1-1，DH-485。
以太网：AB-ETH-1，Ethernet.( AB-DF1-1为通讯驱动，DH-485为网络类型，Ethernet
网络类型为TCP/IP。

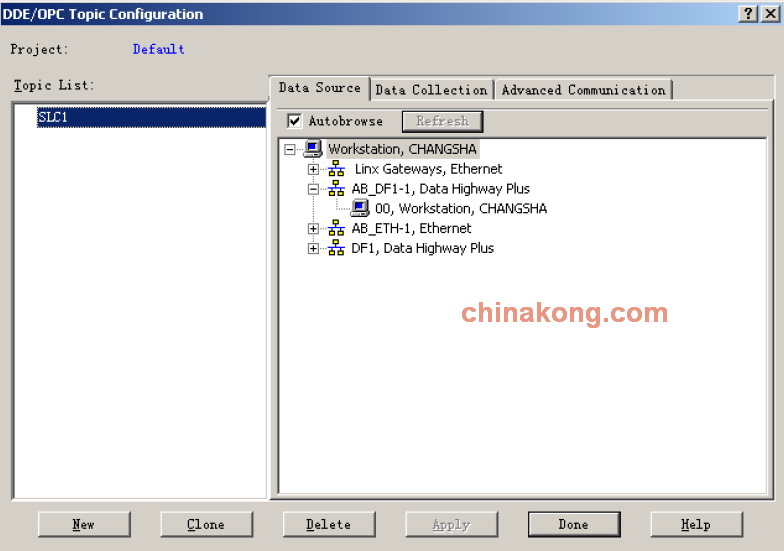

2．RSLINX建立TOPIC接点。

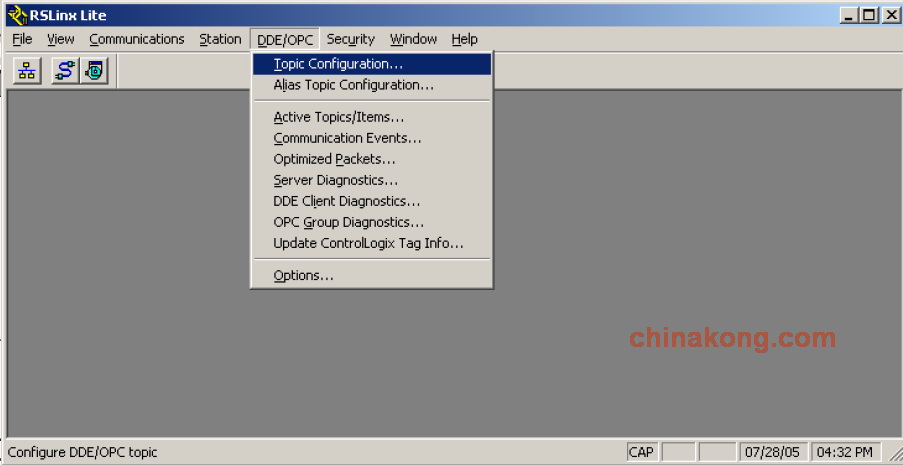

RSLINX-OPC/DDE选项-Topic Configuration—“NEW”-输入接点名称：如SLC1（需与
RSVIEW的接点名称一致）——选中右边框中的处理器（SLC500）——点击“APPLY”——点击“DONE”。

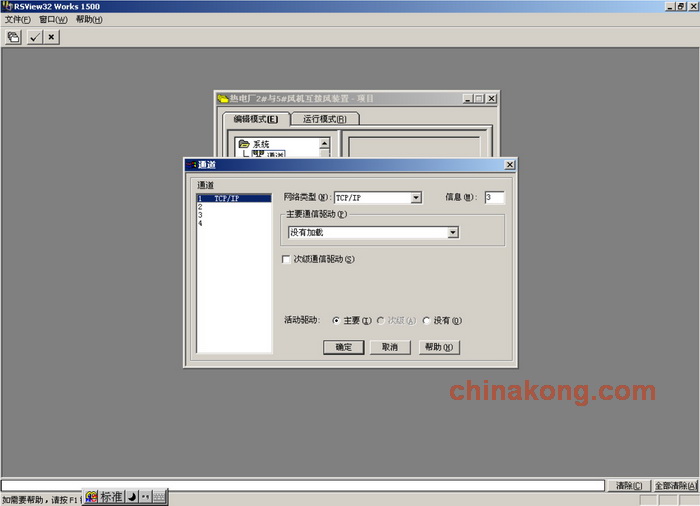

3．RSVIEW里设置通道。
1）网络类型。
2）主要通信驱动

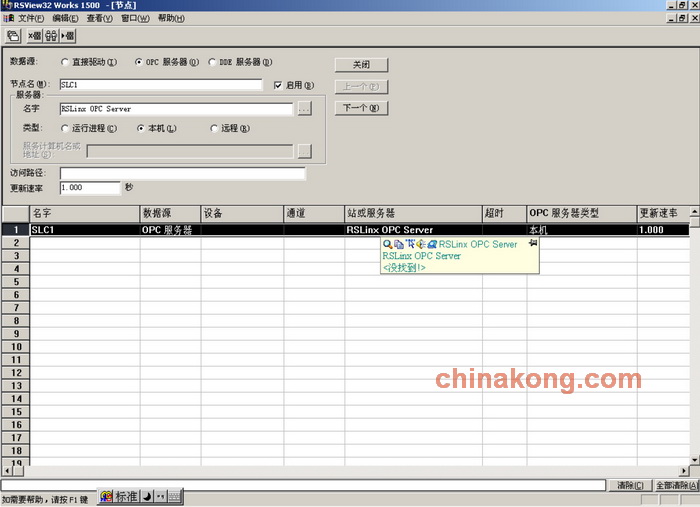

4．RSVIEW里设置节点。
1）节点名称（与RSLINX的TOPIC名称一致）。
2）服务器名称：Rslinx OPC Server.
3）类型：本机。

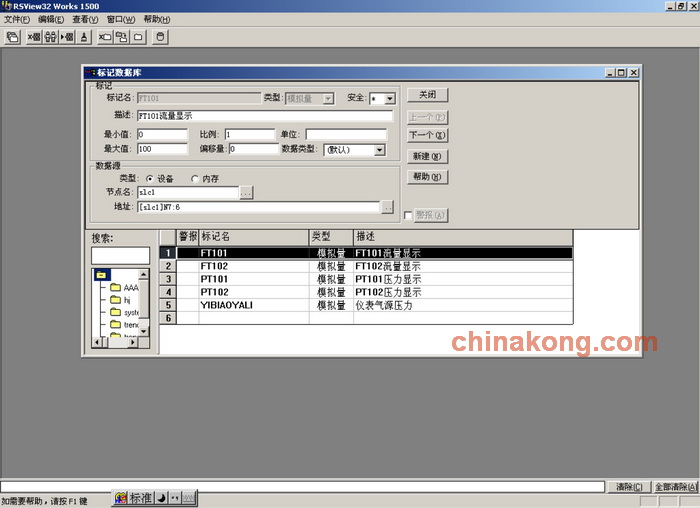

5．标记数据库。
创建标记：写节点名——地址浏览（建立连接成功后可以看到处理器内部地址）。
6．验证连接是否成功。
标记监视器——输入已建立的标记名——“Enter”

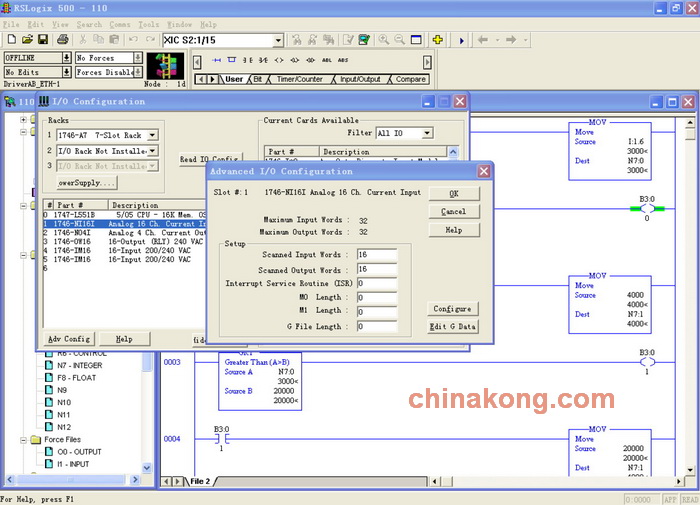

1.1756-NI16I 模拟量输入模块需要手动配置。

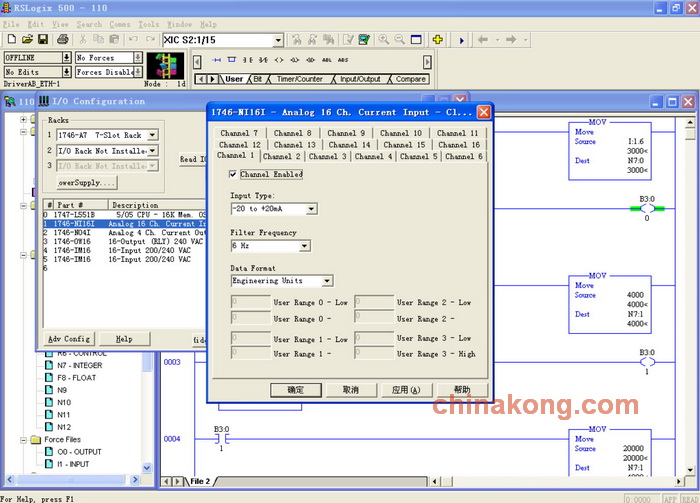

按Configure.配置电流范围和通道使能。

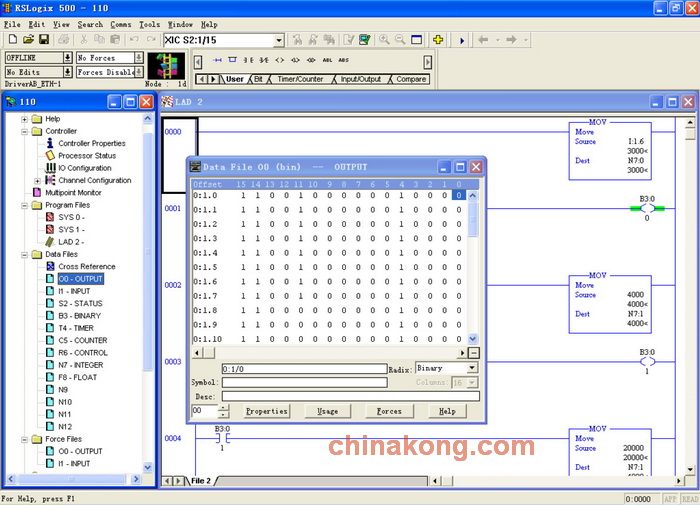

2．也可以直接把输出每位的第4、14、15都置为1。
|
