整体溯源功率分析仪是指测量系统采用的溯源（计量）方式是以整个系统进行的，功率分析仪的精度为整个测试系统的精度，减少了溯源系统中的繁杂且精度不可控的因数，为测量提供最为准确的数据。整体溯源详情请查看vfe.cc/NewsDetail-418.aspx
目前大部分的测量方式都是以传感器或互感器测量一次回路的大信号，然后功率分析仪测量二次回路的信号，再经过计算和处理还原测量信号。这种测量方法采用的溯源（计量）方式分两步进行：第一步是前端的传感器或互感器的计量；第二步是功率分析仪的计量。这种计量方式理论上是没问题的，因为所有参与测量的器件均进行了溯源计量。但是我们往往忽视了一个很重要的环节--信号的传输环节。在实际测量中，二次回路的信号传输线路往往比较长，而且传输线路所处的环境完全处于不可控的状态，特别是在变频器供电的复杂电磁环境中，信号很容易受到干扰，导致高精度的传感器（互感器）和高精度功率分析仪组建的测试系统测量出来的数据误差很大。在这个情况下，作为使用者的用户，花大价钱购买的高精度测试系统根本达不到使用要求，而且测试系统的供应商也不会为此负责。

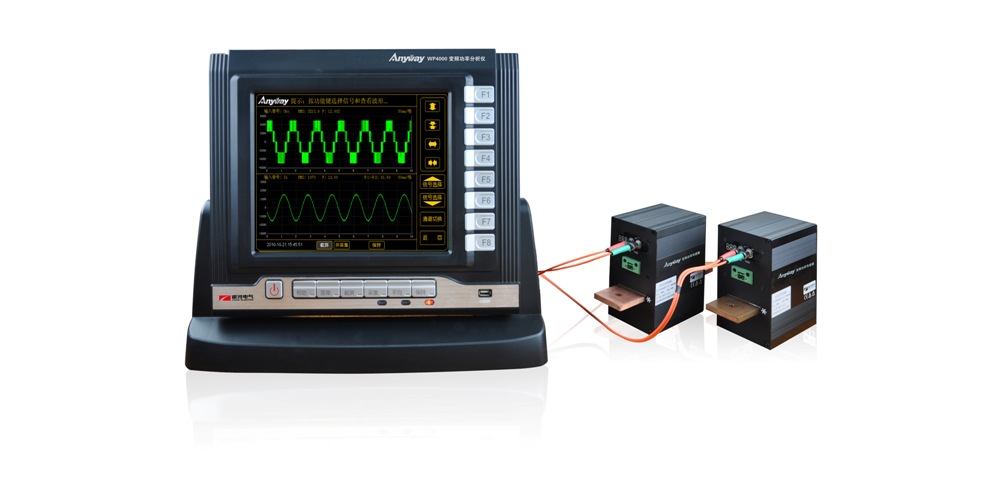

在整体溯源功率分析仪中，比如WP4000变频功率分析仪，它的精度只取决于前端测量的功率测量单元，传输环节采用的是光电隔离的光纤，不受外界干扰，我们只需保证功率测量单元的准确度就能确保整个系统的准确度，减少影响准确度的不可控因数。整体溯源功率分析仪的供应商保证的是整个测试系统的精度，任何发生测量不准确的现象供应商必须负责，这就维护了用户的利益，减少在使用中的纠纷。
整体溯源功率分析仪只需计量前端的功率单元。对于工频的计量我们可以变压器和升流器的组合方式进行，对于变频整体溯源功率分析仪可以采用ATITAN变频功率标准源，ATITAN天涛变频功率标准源可全面覆盖0—10kV、0—1000A、5—400Hz、相位角0---359.99°范围内的变频及工频电量测量仪器/系统的校准、检定需求，其基本准确度为0.05%。
整体溯源功率分析仪为用户提供了最真实的测试准确度，把影响准确度的不确定因数扼杀在溯源环节，给用户准确度上的保障，为用户提供值得信赖的数据。
|
