一台电机55KW,现做变频改造,但要求再有一个星角启动电路以做备用。请大侠们指教。 另:变频器、UPS等设备的输入侧和输出侧,那边的电流/电压谐波更大?
以下是关于《求:变频器和自耦启动或星角启动互为备用的主电路图和控制电路图》论题的回复(共24篇,分2页显示)
共2页 第1页 末页 下一页
回复时间:2006/3/18 23:26:00
支持(1775) | 反对(1018)
回复:求:变频器和自耦启动或星角启动互为备用的主电路图和控制电路图 变频器、UPS输出的都是方波,干扰由此产生。 星三角启动,其中有一项要求6个接线端断开要求,互为备用太麻烦了,不但要求主电路相互切断,而且还要将原来断开的接线端闭合。 互为备用,只能加重故障发生的可能。
变频器、UPS输出的都是方波,干扰由此产生。 星三角启动,其中有一项要求6个接线端断开要求,互为备用太麻烦了,不但要求主电路相互切断,而且还要将原来断开的接线端闭合。 互为备用,只能加重故障发生的可能。
回复时间:2006/3/19 9:32:00
支持(1011) | 反对(1221)

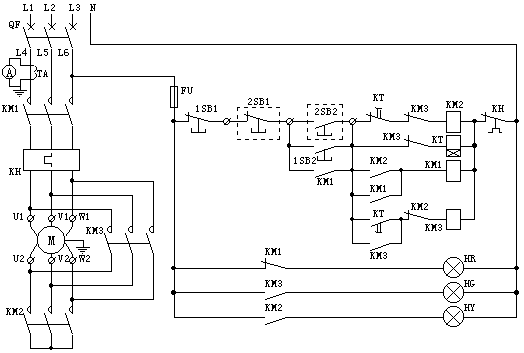

回复:求:变频器和自耦启动或星角启动互为备用的主电路图和控制电路图 1、在上图,另外再增加一个接触器,用在变频器的输出端,变频器运行时,该接触器闭合,星三角启动时,该接触器必须断开。 2、变频器启动时,km1和km2必须断开。km3闭合使电机处于三角型接法。
1、在上图,另外再增加一个接触器,用在变频器的输出端,变频器运行时,该接触器闭合,星三角启动时,该接触器必须断开。 2、变频器启动时,km1和km2必须断开。km3闭合使电机处于三角型接法。
回复时间:2006/5/18 17:10:00
支持(955) | 反对(1043)
回复:求:变频器和自耦启动或星角启动互为备用的主电路图和控制电路图 主图好象不对
主图好象不对
回复时间:2006/7/19 13:22:00
支持(1021) | 反对(1065)
回复:求:变频器和自耦启动或星角启动互为备用的主电路图和控制电路图 123321231
123321231
回复时间:2007/12/10 21:13:00
支持(907) | 反对(997)
有待研究
回复时间:2008/2/18 19:48:00
支持(941) | 反对(965)
好,不错
回复时间:2008/8/16 14:56:00
支持(1253) | 反对(1022)
回复:求:变频器和自耦启动或星角启动互为备用的主电路图和控制电路图 以下网站可以找到 http://www.chinakong.com/forum/down.asp?id=7207
回复时间:2008/9/18 11:10:00
支持(848) | 反对(1063)
很好
回复时间:2008/9/18 11:11:00
支持(925) | 反对(826)
很好?转换时间10S
回复时间:2008/12/8 14:16:00
支持(868) | 反对(1002)
请问各位大侠: 变频器启动时,km1和km2必须断开,那么KM3必须闭合吗?非常感谢!
回复时间:2008/12/29 19:42:00
支持(952) | 反对(969)
不错
回复时间:2009/5/15 19:33:00
支持(911) | 反对(788)
en
回复时间:2009/7/15 17:28:00
支持(1862) | 反对(1033)
主图不对,U1连KM3常开后应再连V2
回复时间:2009/7/31 16:48:00
支持(760) | 反对(879)
最好是用6个接触器安装 变频器电源输入一个 变频器输出两个 星角启动三个 而且要求接变频器的三个接触器和星角启动的三个接触器全部互锁
回复时间:2009/7/31 16:51:00
支持(863) | 反对(834)
我安装过 没有画图软件 不能画出来
