明场背光照明的光源通常都会在光源前面安装漫射版以增强均匀性，光源采用LED平板或者荧光灯。

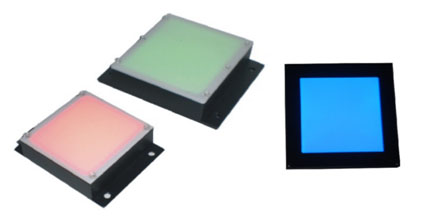

图1 光源实物图片

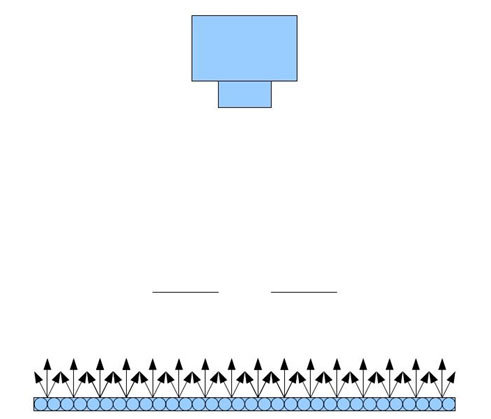

图2 明场漫射背光照明，薄片效果
如图2所示，光源安放在被测物体的后面，背光方式打光只显示不透明物体的轮廓，所以这种照明方式用于被测物体需要的信息可以从其轮廓得到的场合，背光也可以用于检测被测物体的内部部件，这样可以避免使用正面照明造成的反射。

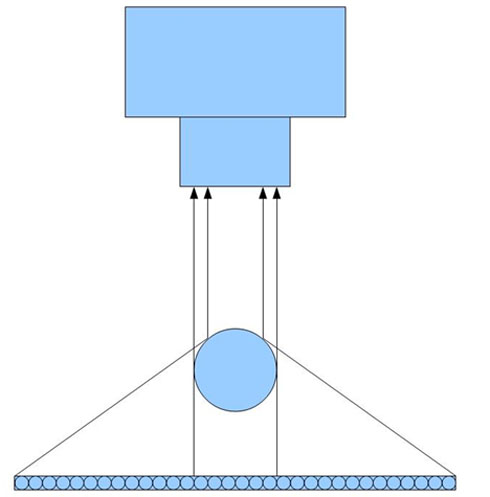

图3 比较厚且边缘有圆角的物体漫射光效果
明场漫射背光照明的缺陷如图3，有一定高度的被测物,其在摄像机一侧的某些部分也可能会被照亮。因此，漫射背光照明主要用于厚度不大或者是完全没有倒角的器件。

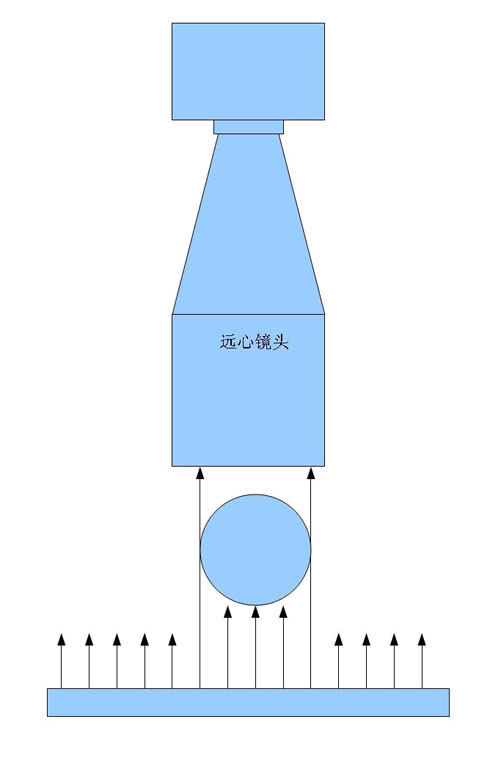

为了解决上述问题，可以选用平行背光配合远心镜头，如图4所示，这会使被侧物体轮廓非常锐利，此外，由于使用远心镜头，图像也不会出现透射变形，因此，这种照明方式常应用于测量。
图4 明场平行背光照明
|
