发表人：dianliming

发表时间：2011/11/21 9:25:00

本栏论题：

热电偶基本结构图 [8284]

    热电偶基本结构图

    装配式热电偶主要由接线盒、接线盒内的接线端子、保护管、绝缘套管和热电极组成。

●装配式热电偶实例

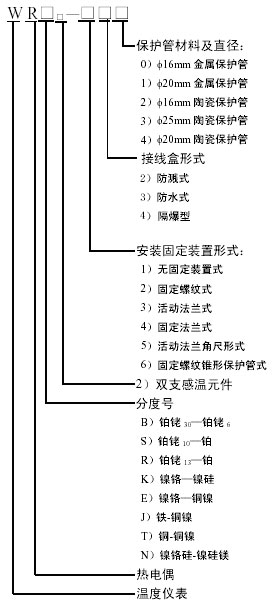

    型号：
    WRE2-120 分度号E 双支式无固定装置防溅式接线盒 Φ16mm金属保护管 Ⅱ级精度长1000mm

    型号：

    WRN-230 分度号N 单只式固定螺纹固定方式防水接线盒 Φ16mm金属保护管 Ⅱ级精度总长800mm置深650mm 保护管材料不锈钢Gh3030

    型号：
    WRK-431 分度号K 单只式固定法兰固定方式防水接线盒 Φ20mm金属保护管 Ⅰ级精度总长900mm 置深750mm

    型号：
    WRK-240 分度号K Ⅱ级精度隔爆型内置式热电偶总长400mm置入深度250mm

    型号：
    WRK-520 分度号K型单只式直角活动法兰固定方式防溅式接线盒 Φ16mm不锈钢保护管 Ⅱ级精度两直角边长度均为500mm

    型号：
    WRS-132 分度号S 单只式无固定装置防水接线盒 Φ16高铝质陶瓷保护管 Ⅱ级精度总长1000mm 置深800mm 测温0～1600℃ 属贵金属工业热电偶

型号： WRT-620 分度号T 单只式带锥形保护管固定螺纹固定方式

以下是关于《热电偶基本结构图》论题的回复（共1篇）

回复人：dianliming　

回复时间：2011/11/21 9:27:00

支持(424) | 反对(569)

    主要技术指标

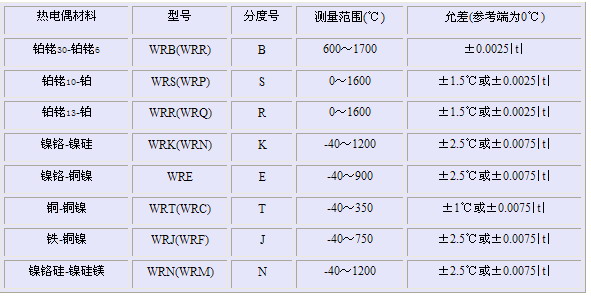

    ●Ⅱ级精度热电偶材料温度测量范围和允许误差

    注："t"为实际测量温度。型号栏括号内的型号是以前的标注方法。以上允差值是Ⅱ级精度工业热电偶的允差。允差值取表中较大者。



    ●热响应时间

    在温度出现阶跃变化时，热电偶的输出变化至相当于该阶跃变化某个规定百分数所需要的时间，称为热响应时间，用τ表示（取50%时用τ0.5表示）。

    在本部分介绍的装配式热电偶中，金属保护管热电偶的热响应时间均为τ0.5＜90秒；瓷保护管热电偶的热响应时间见下表。

    瓷保护管热电偶热响应时间τ0.5（秒）

    ●公称压力

    一般是指在工作温度下，保护管所能承受的静态外压而不破裂。实际上，容许工作压力不仅与保护管材料、直径、壁厚有关，而且还与其结构、安装方法、置入深度以及被测介质的流速和种类有关。

    ●热电偶最小置入深度

    对陶瓷保护管而言，应不小于其保护管直径的8～10倍；
    对金属及合金保护管，应大于其保护管直径的10倍以上。

    ●常温绝缘电阻

    常温绝缘电阻的试验电压为直流500±50V，测量常温绝缘电阻的大气条件为：温度15～ 35℃，相对湿度45%，大气压力86～106KPa。热电偶在该条件下放置时间不小于2小时。

    a．对于长度超过1米的热电偶，它的常温绝缘电阻值与其长度的乘积应不小于100MΩ·m。

    即：Rr·L ≥100MΩ·m ， L ≥1m

    式中：Rr-热电偶的常温绝缘电阻值，单位：MΩ。

    L -热电偶的长度，单位：m

    b．对于长度等于或不足1m的热电偶，它的常温绝缘电阻值应不小于100MΩ。
