常温绝缘电阻的试验电压可取直流10～100V任意值，环境温度在15～35℃范围内，相对湿度应不大于80%。铂热电阻常温绝缘电阻值应不小于100MΩ，铜热电阻的常温绝缘电阻值不小于50MΩ。
主要技术指标

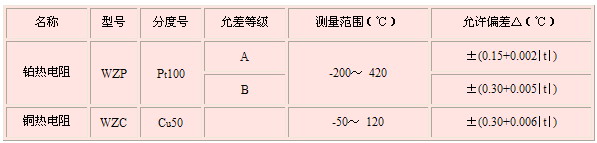

1、 测温范围和准确度
注：“∣t∣”为实测温度绝对值（℃）。
2、 热响应时间
在温度出现阶跃变化时，热电阻的电阻值变化至相当于该阶跃变化的某个规定百分数所需要的时间，称为热响应时间，用τ表示(取50%时的热响应时间表示为τ0.5 )。
铂热电阻采用Φ12～Φ16的不锈钢保护管以及锥形保护管τ0.5 ≤30～90秒，采用Φ12不锈钢保护管的铜热电阻τ0.5 ≤120秒。
3、自热影响
热电阻的激励功率造成感温元件加热。通过热电阻中的测量电流为5mA时，测得的电阻增量换算成温度值应不大于0.30℃。
4、公称压力
一般是指在工作温度下，保护管所能承受的静态外压而不破裂。实际上，容许工作压力不仅与保护管材料、直径、壁厚有关，而且还与其结构、安装方法、置入深度以及被测介质的流速和种类有关。

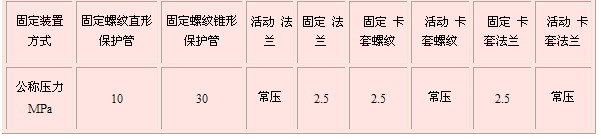

不同固定装置方式的装配式热电阻公称压力
5、 热电阻最小置入深度 从保护管最底部算起，热电阻处于被测温空间的长度。
lmin = ln+15D
lmin--最小可用置入深度(mm)
ln--感温元件长度(mm)
D--保护管外径 (mm) |
