使用YS170或单回路控制器进行锅炉汽包液位控制时的问题:
·对于YS170和单回路控制器，需要在用户程序中配置单参数控制。
·而YS1700提供主参数直接模式，通过更改一个参数，用户程序便可进入或退出单参数控制。
三参数控制:
· 主蒸汽流的波动会干扰汽包液位。

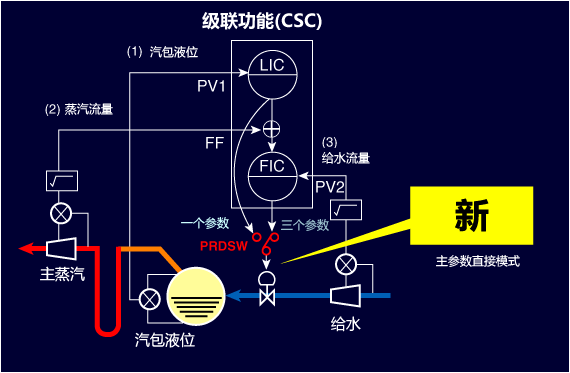

· 图1是一个典型的汽包液位控制器，测量汽包液位(1)、主蒸汽流量(2)以及给水流量(3)，并且操作给水控制阀门，调节汽包液位。这是一个三参数控制。
·
三参数控制器通常称为级联控制器，其中，汽包液位控制单元与给水流量控制单元级联。
单参数控制:
· 锅炉启动的时候，给水流量和主蒸汽流量均在可测量范围以下，因而带有液位控制器和流量控制器的三参数控制不稳定。
· 在这种情况下，使用单参数控制非常有效。在单参数控制中，忽略给水控制器，由汽包液位控制器直接控制给水控制阀门。
|
