发表人:姜太公 发表时间:2013/2/5 17:36:00



 本栏论题: 液控三位四通换向阀  [8495]

    三位四通液控换向阀:
    阀体上有四个主油口,分别是P、T、A、B。其中,P接液压泵,T接油箱,A和B分别接执行元件的两个主油道。
    主阀芯三个位置,分别是正向,反向和中位,不同的系统对中位有不同的要求。阀芯靠弹簧回位。
    在阀体的两端分别有两个先导控制接口,可以实现对主阀的远程控制。


液控三位四通换向阀

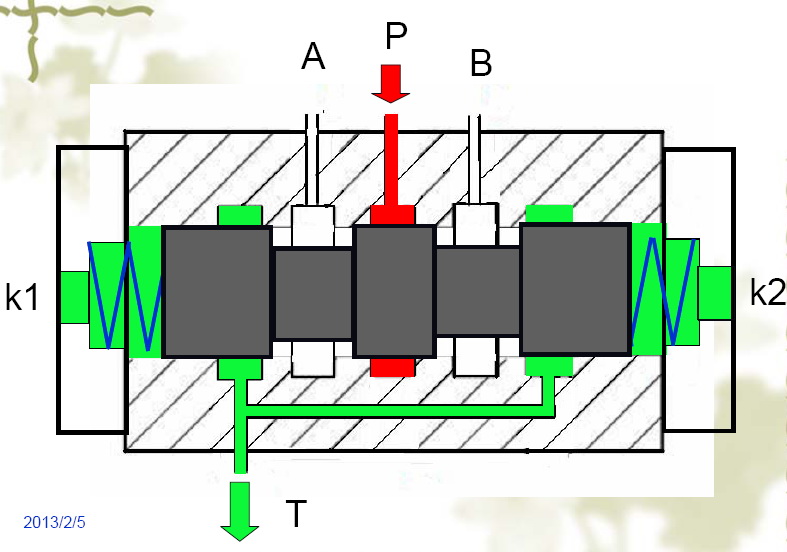

    此阀为“O”中位阀,中位时P、T、A、B互不想通。



液控三位四通换向阀

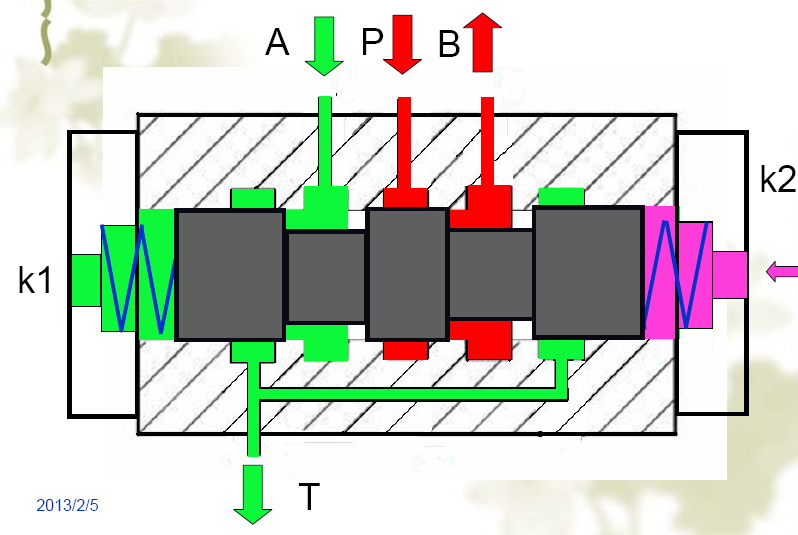

    当K2给出先导压力信号时,主阀芯向左运动,P和B接通,同时A和T接通回油



液控三位四通换向阀

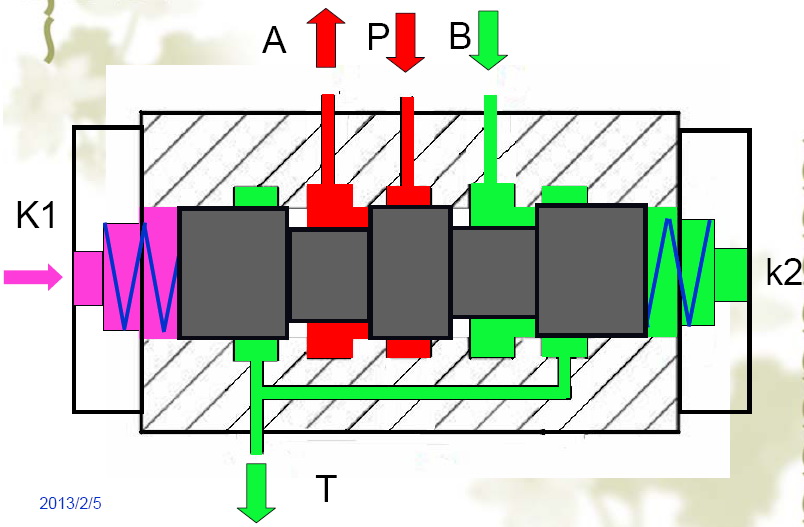

    当K1给出先导压力信号时,主阀芯向右运动,P和A接通,同时B和T接通回油
