    用的SM331 8*12bit 模块信号有时正常有时不正常，后来把COMP-跟信号的M-接起来就好了，但同时发现他们之间接电容也可以，是怎么回事？？模块的COMP-端、各信号的M-端和模块24伏供电的M端之间电气上有什么关系？
    COMP+：补偿端子正
    COMP-：补偿端子负
    M-：电流导线负
    M：电源返回（即电源负）

    所说的是一个EMC的问题，至于它们之间的连接与否要视具体情况而定。

    对隔离输入模板，.摸板参考地Mana与CPU的电源地M没有电连接。因此Mana与M有电位差时，必须采用隔离输入模板。但是，如果电位差超过Eiso，则必须建立Mana与M之间的连接。对SIEMENS的模板，Eiso=75VDC或60VAC。

    对非隔离输入模板，则必须建立Mana与M之间的连接。

    为抑止信号地M-与Mana之间的共模干扰，不同传感器的接地方式不同，限于篇幅以及图解困难，难以细说。一般原则是，建立信号地与模板的地、模板地与（CPU）系统地的连接。如果有干扰环流，则将取消模板地与系统地的连接，让模拟地悬浮。另外，屏蔽推荐双端接地，如果有干扰环流，则改为单端。


 回复时间：2013/2/22 9:10:00

支持(796) | 反对(830)

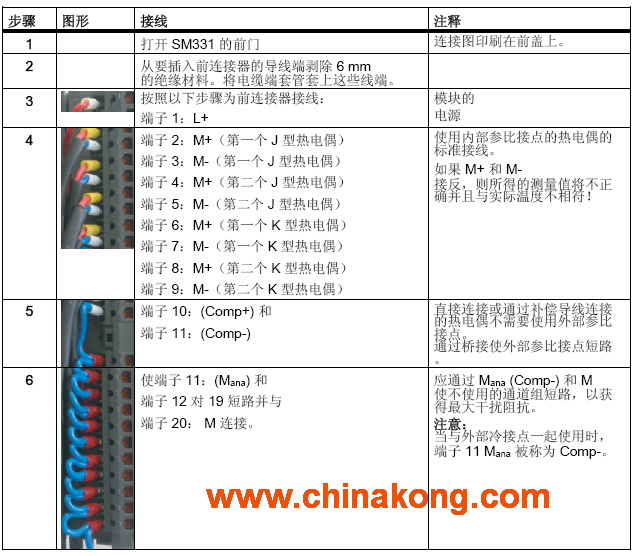

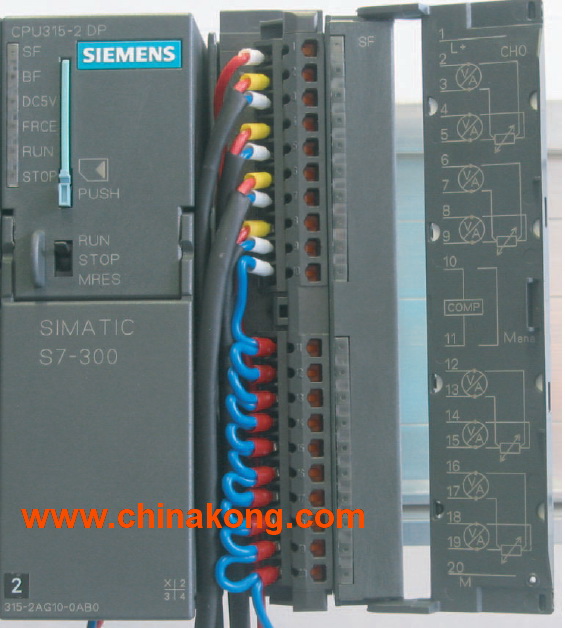

    1.COMP+和COMP-接外部补偿信号.
    2.KV+、KV-、Ic+、Ic-用于四线式测量方式接线用:Ic+是CPU输出电流信号,经热电阻后返回到Ic_;KV+、KV-是热电阻的测量端.


 回复时间：2013/2/22 9:20:00

支持(678) | 反对(834)

 回复时间：2013/6/18 11:50:00

支持(823) | 反对(1060)

    ok!

 回复时间：2016/5/27 14:46:00

支持(714) | 反对(740)

    学习
