    (1)网络主站与从站

    在通信网络中，上位机、编程器和各个PLC都是网络中的一个设备，毎个设备都有自 己的网络地址。这些设备在整个网络中所起的作用是不同的，上位机（PC、编程器）等设 备可以读取其他节点的数据，也可以向其他节点写入数据，还可以对其他节点进行初始 化。这类掌握通信主动权的设备被称为主站。另外的一些设备，它们只能让主站读取和 写入数据，这样的设备在通信中一直处于被动状态，被称为从站。根据网络结构的不同， 在一个网络中的主站和从站的数量也不完全相同。一般情况下，总是把PC和编程器作 为主站。

    (2)网络协议

    S7-200CPU支持多种通信协议。使用S7-200CPU,可以支持一个或多个协议。

    ①PPI协议

    PPI通信协议是西门子公司专为S7-200系列PLC开发的一个通信协议，是一个主/从 协议。在这个协议中，主站给从站发送申请，从站进行响应。从站不进行初始化，当主站 发出申请或查询时，从站才响应。一般情况下，网络上所有的S7-200CPU都为从站。

    如果在用户程序中允许选用PPI主站模式，则一些S7-200 CPU在运行模式下可以作 为主站，一旦选用主站模式，就可以利用网络读和网络写的指令读写其他的节点。

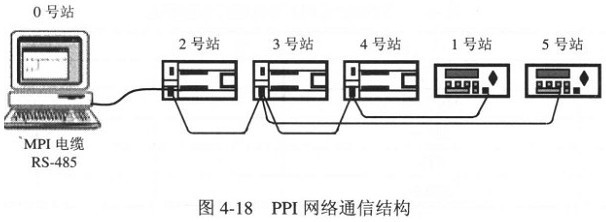

    PPI方式可以通过普通的两芯屏蔽双绞电缆进行联网，波特率为9.6Kbps、19.2Kbps 和187.5Kbps。S7-200系列CPU上集成的编程口同时也是PPI通信联网接口，利用PPI通 信协议进行通信非常简单、方便，只用NETR和NETW两条语句即可进行数据信号的传 递，不需要额外再配置模块或软件。PPI通信网络是一个令牌传递网，在不加中继器的情 况下，最多可以由31个S7-200系列PLC、TD200、OP/TP面板或上位机（插MPI卡）作 为站点，构成PPI网。PPI网络通信结构如图4-18所示。


 回复时间：2013/4/28 10:06:00

支持(613) | 反对(773)

    我们的新型的设备自动锁螺丝机还在研发中不知道该用什么方案好

 回复时间：2013/12/13 0:28:00

支持(947) | 反对(798)

    好帖子~~顶下~~

 回复时间：2019/10/3 12:33:00

支持(535) | 反对(468)

    学习吧

 回复时间：2019/10/28 10:38:00

支持(326) | 反对(408)

    顶下

 回复时间：2021/5/12 13:09:00

支持(321) | 反对(318)

    有没有苏州附近的工控交流群？
