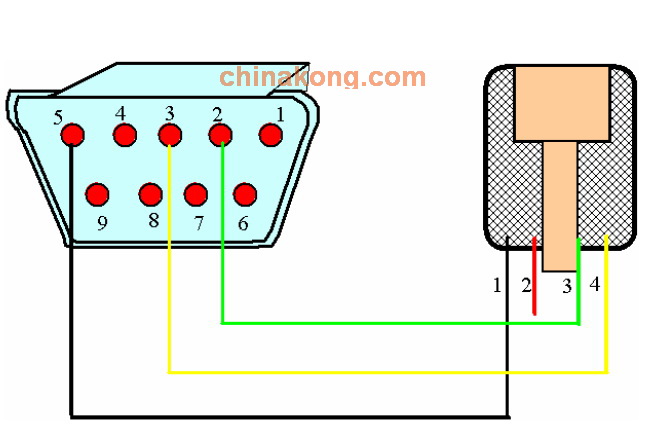

电脑232串口与水晶头的接线图
1 2 3 4 线号为插头插针面对方向
1、安装好CELite软件;

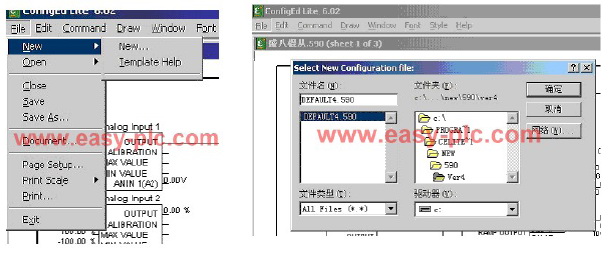

2、打开CELite软件后,点击File菜单,选择NEW选项，如图。

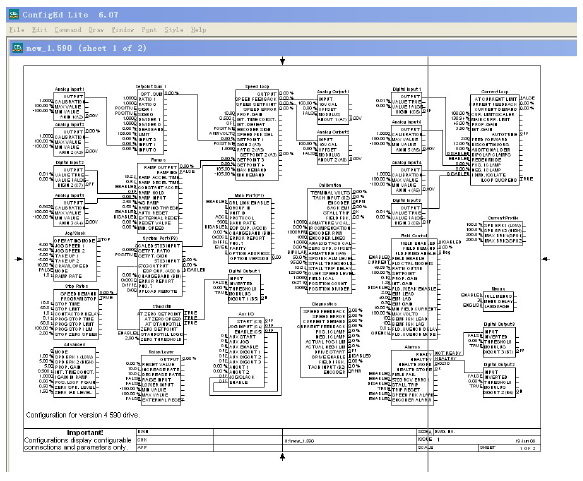

按确定打开DEFAULT4.590 出现下面画面
3、点击Command菜单, 点击Comms选项,Port选项中选择COM1(视所用的计算机而定，如用USB转的COM口属性里设置需和此值相同)
Baud rate选项中选择9600（只要跟590设置一致就可以了);确定后点击OK;
将数据线9孔插头与电脑相连，水晶头与调速器的P3口连接。590通讯参数设定，上电显示
DIGITAL DC DRIVE
MENU LEVER
按M键变为
MENU LEVEL
DIAGNOSTICS
按上或下键直到显示
MENU LEVEL
SERIAL LINKS
按M变为
SERIAL LINKS
MAIN PORT (P1)
按上或下键直到显示
SERIAL LINKS
SYSTEM PROT (P3)
按M变为
SYSTEM PROT (P3)
P3 SETP
按M
P3 SETP
MODE
按M变为其中一个
MODE
DISABLE/5703 MASTER/5703 SLAVE/CELITE (EIASCII)
按上或下键选择
MODE
CELITE (EIASCII)
按E键退回
P3 SETP
MODE
按上键
P3 SETP
P3 BAUD RATE
按M
P3 BAUD RATE
9600
此值与Baud rate选项中设置的一致即可
4、点击Command菜单, 点击Update,则计算机开始读取590里面的参数,并更新现有的参数;
5、 在4的基础上,若需要保存刚才读取的数据,则点击File菜单,
点击Save保存(原来打开的文件被更新,变成刚刚读取的590参数);或是点击Save as…保存(则原来打开的文件不变,并且另外保存一份新的590参数;但在关闭CELite软件时系统提示是否保存文件时必须选择”ON”)；
6、 点击Command菜单, 点击Full Install,则计算机把当前打开的参数下载到590里面,若590本身有密码,系统会提示输入密码,输入密码后开始向590输入参数;输入完毕后590面板上显示SAVE…,证明输入成功,590正在保存参数;当590自动保存参数完毕后,整个下载参数操作完毕；590通用密码为0*1311
7、590内部设置;禁止P1口，P3口设置为CELite，选择的传输速度与软件上设置的一样 ；
8、 590内部连线操作，只要将鼠标停留在框图参数的输出端，待鼠标变成个“+”后点击一下，再移动鼠标，到要连接的参数的输入端，待鼠标变成“+”后点击一下，则可以看到连线效果；不同页的连线用标签来表示；
当你打开文件时只能看到组态图而具体的参数需要点击功能模块才能看到！CELite软件有一个很好的功能！可以把已经下载的组态文件转成WORD文件！
具体方法：先打开已经保存的文件点击File菜单中的Document选项 在弹出的对话框中的（将文件保存为类型） 选折（DOC）在右边选折保存路径 点击确认就可以了！这样可以在你指定的文件可以看到WORD的文件了！与说明书上的一样！ |
