    1 、什么是软启动器

    软起动器是一种集电机软起动、软停车、轻载节能和多种保护功能于一体的新颖电机控制装置，国外称为Soft Starter。它的主要构成是串接于电源与被控电机之间的三相反并联闸管交流调压器。改变晶闸管的触发角，就可调节晶闸管调压电路的输出电压。在整个起动过程中，软起动器的输出是一个平滑的升压过程（且可具有限流功能），直到晶闸管全导通，电机在额定电压下工作。

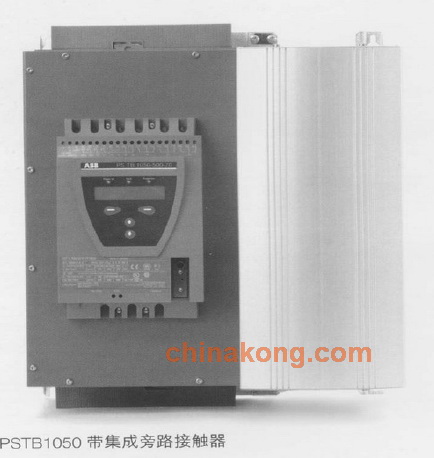

    运用不同的方法，控制三相反并联闸管的导通角，可以使被控电机的输入电压按不同的要求而变化，就可实现不同的功能。软启动的外形：



 回复时间：2013/9/19 11:10:00

支持(892) | 反对(660)

    2、为什么要使用软启动器

    现在传动工程中最长用的就是三相异步电动机。在许多场合，由于其启动特性，这些电机不可以直接连接电源系统。如果直接在线启动，将会产生电动机额定电流6倍的浪涌电流，该电流可以使供电系统和串联开关设备过载。如果直接启动，也会产生较高的峰值转矩，这种冲击不但对驱动电机有冲击，而且也会使机械装置受载。例如，辅助动力传动部件。为了降低启动电流，应使用启动辅助装置，如启动用电抗器或自耦变压器。但是该方法只可以逐步降低电压，而软启动器通过平滑的升高端子电压，可以实现无冲击启动。可以最佳的保护电源系统以及电动机。

    同时软启动器可以实现软停车，它的过程和启动过程相反，晶闸管在得到停机指令后，从全导通逐渐地减小导通角，经过一定时间过渡到全关闭的过程。停车的时间根据实际需要可在0 ~ 120s调整。。电机停机时，传统的控制方式都是通过瞬间停电完成的。但有许多应用场合，不允许电机瞬间关机。例如：高层建筑、大楼的水泵系统，如果瞬间停机，会产生巨大的“水锤”效应，使管道，甚至水泵遭到损坏。为减少和防止“水锤”效应，需要电机逐渐停机，即软停车，采用软起动器能满足这一要求。在泵站中，应用软停车技术可避免泵站的“拍门”损坏，减少维修费用和维修工作量。


 回复时间：2013/9/19 11:17:00

支持(689) | 反对(794)

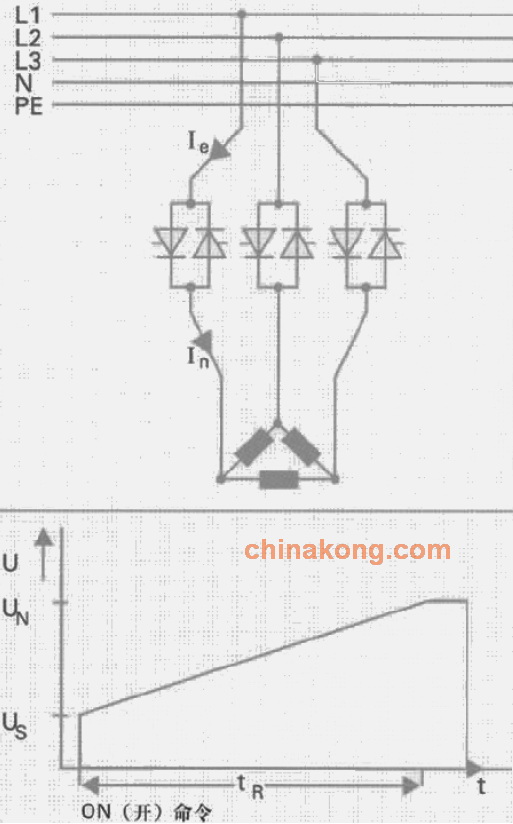

    3、软启动器工作原理和主接线图

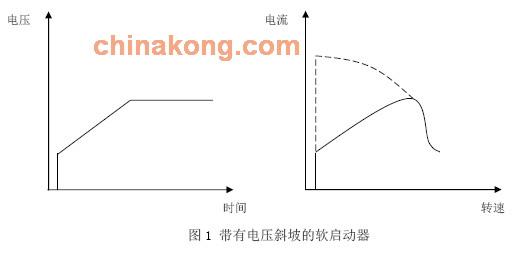

    软启动器的工作原理：控制其内部晶闸管的导通角，使电机输入电压从零以预设函数关系逐渐上升，直至起动结束，赋予电机全电压，即为软起动，在软起动过程中，电机起动转矩逐渐增加，转速也逐渐增加。软起动结束，旁路接触器闭合，使软起动器退出运行，直至停车时，再次投入，这样即延长了软起动器的寿命，又使电网避免了谐波污染，还可减少软起动器中的晶闸管发热损耗。软启动和软停车的电压曲线图：


 回复时间：2013/9/19 11:18:00

支持(798) | 反对(821)

    4、软起动的起动方式：

    软起动一般有下面几种起动方式。

    （1）斜坡升压软起动。这种起动方式最简单，不具备电流闭环控制，仅调整晶闸管导通角，使之与时间成一定函数关系增加。其缺点是，由于不限流，在电机起动过程中，有时要产生较大的冲击电流使晶闸管损坏，对电网影响较大，实际很少应用。

    （2）斜坡恒流软起动。这种起动方式是在电动机起动的初始阶段起动电流逐渐增加，当电流达到预先所设定的值后保持恒定（t1至t2阶段），直至起动完毕。起动过程中，电流上升变化的速率是可以根据电动机负载调整设定。电流上升速率大，则起动转矩大，起动时间短。
    　　
    该起动方式是应用最多的起动方式，尤其适用于风机、泵类负载的起动。

    （3）阶跃起动。开机，即以最短时间，使起动电流迅速达到设定值，即为阶跃起动。通过调节起动电流设定值，可以达到快速起动效果。

    （4）脉冲冲击起动。在起动开始阶段，让晶闸管在级短时间内，以较大电流导通一段时间后回落，再按原设定值线性上升，连入恒流起动。
    　　
    该起动方法，在一般负载中较少应用，适用于重载并需克服较大静摩擦的起动场合。


 回复时间：2013/9/19 11:21:00

支持(716) | 反对(887)

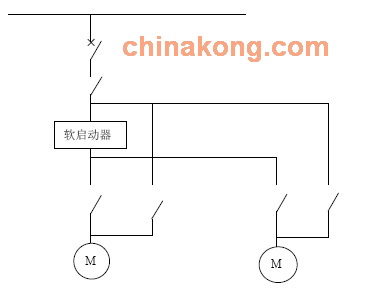

    5、如何实现软启动器的一拖二：

    示意图如下：


 回复时间：2013/9/19 11:22:00

支持(889) | 反对(830)

    6、软启动器和变频器的区别：

    变频器是用于需要调速的地方，其输出不但改变电压而且同时改变频率；软起动器实际上是个调压器，用于电机起动时，输出只改变电压并没有改变频率。变频器具备所有软起动器功能，但它的价格比软起动器贵得多，结构也复杂得多。变频器同时改变输出频率与电压，也就是改变了电机运行曲线上的n0，使电机运行曲线平行下移。
    因此变频器可以使电机以较小的启动电流，同时使电机启动转矩达到其最大转矩，即变频器可以启动重载负荷。
    软启动只改变输出电压，不改变频率，也就是不改变电机运行曲线上的n0，而是加大该曲线的陡度，使电机特性变软。当n0不变时，电机的各个转矩（额定转矩、最大转矩、堵转转矩）均正比于其端电压的平方，因此用软启动大大降低电机的启动转矩，所以软启动并不适用于重载启动的电机
