要对DCS系统进行选型配置，首先需要知道被控点数的多少，也就是通常所说的I/O测点清单：包括AI（模拟输入点数）、AO（模拟输出点数）、DI（开关量输入点数）、DO（开关量输出点数）以及DCS与其它智能仪表或控制器的通讯点数。
通常I/O测点数量可以从设计院提供的P&ID图纸或仪表清单中统计得出。PID：(Piping & Instrument Diagram管路和仪表流程图)，又称带控制点的工艺流程图（如图1所示）。图纸上包含所有的管路、反应器、储罐、泵、换热器等化工设备以及各种测量仪表和阀门等。我们只需要从图纸上统计出测量仪表、阀门、电机、变频器等设备的数量就可以基本确定I/O点数。下面我们来看一下图纸上主要有哪些不同类型的仪表（如表1所示）。

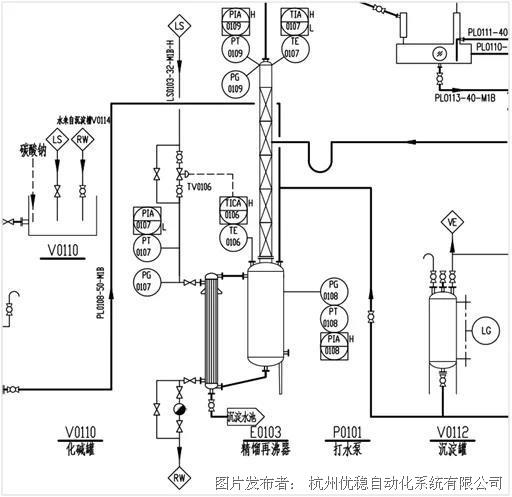

图1 PID图纸（部分）

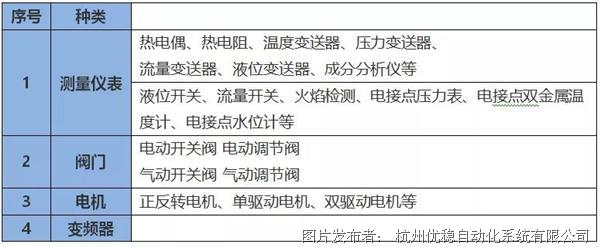

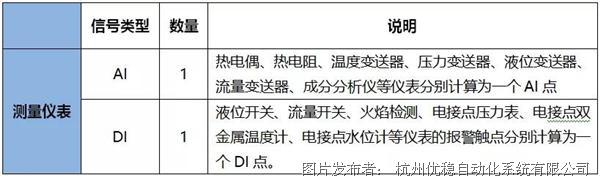

表1 不同类型的仪表

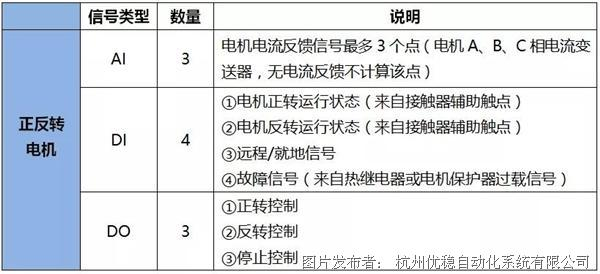

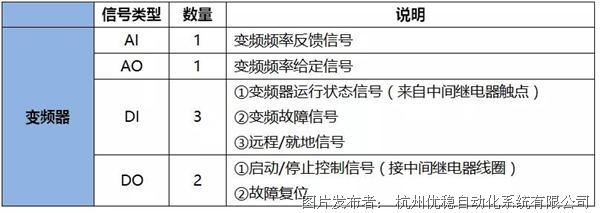

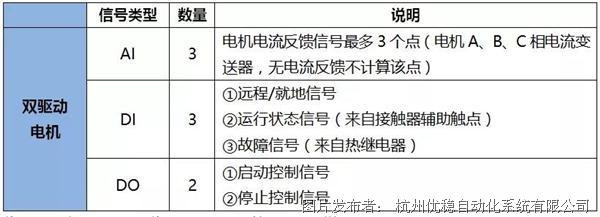

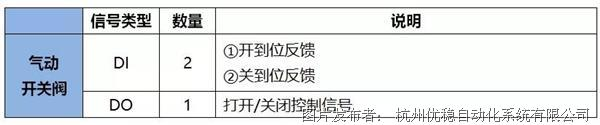

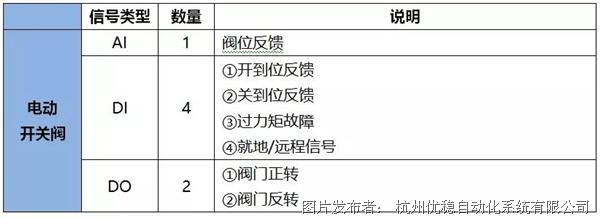

不同种类仪表对应的I/O点数

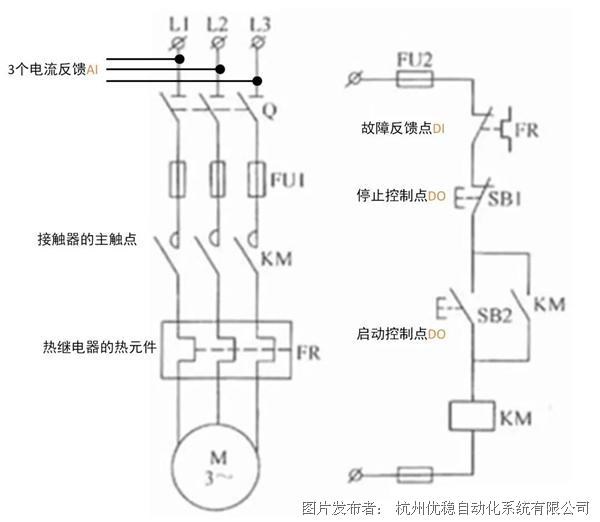

为便于大家理解，下图为电机电气二次控制原理图举例：
该图中，左侧为主回路，右侧为二次回路（为了方便看清，把主回路和二次回路连接处省略了）。此时我们只看二次回路：
Ø SB2为常开自复位按钮，是一个DO点（启动控制信号）
Ø SB1为常闭自复位按钮，是一个DO点（停止控制信号）
Ø FR热继电器的常闭触点，是一个DI点（故障反馈信号）
Ø 下方KM为接触器线圈，上方KM为接触器常开触点
当SB2按钮按下时，下方KM线圈得电，上方KM接触器常开触点闭合，整个回路接通，电机启动，SB2是自复位按钮，SB2复位断开，回路仍处于接通状态，电机正常运行。
当SB1按钮按下时，常闭点变成常开点，回路断开，下方KM线圈失电，上方KM接触器常开触点断开，回路断开，电机停止运行，SB1是自复位按钮，SB1复位闭合，回路仍处于断开状态，电机停止运行。
当电机过热时，FR热继电器常闭触点断开，反馈故障信号。
回路接通，电机运行时，KM接触器的辅助触点闭合，反馈运行信号DI。

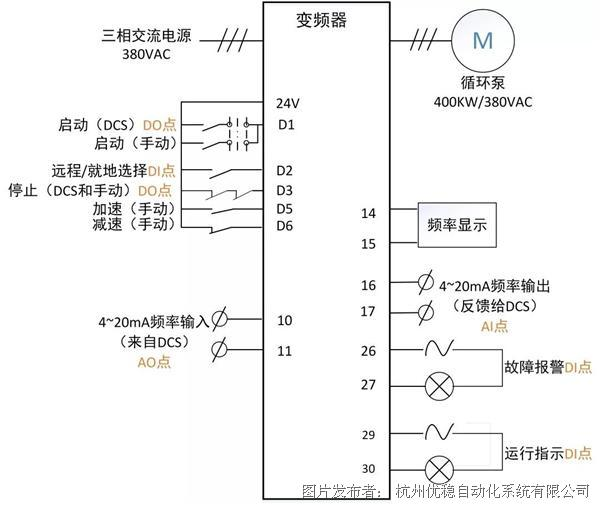

变频器接线图
DCS与其它智能仪表或控制器的通讯点数
通讯主要要弄清楚通讯设备的数量，比如现场有十台PLC要与DCS通讯，那就是有10个节点，再根据厂家通讯模块能带的设备节点数量，来配置选型。
|
