MM420 变频器有三个独立的串行接口，可以独立工作。其中一个RS485口由端子14和15构成，另一个 RS232 接口为连接器接口，他们可以允许不同的连方法。
1.AOP或BOP盘和MM420直接连接，在这种情况下， BOP或AOP盘使用RS232接口直接和连接器连接。
如果需要可以由端子14和15 构成RS485口进行其他通讯。

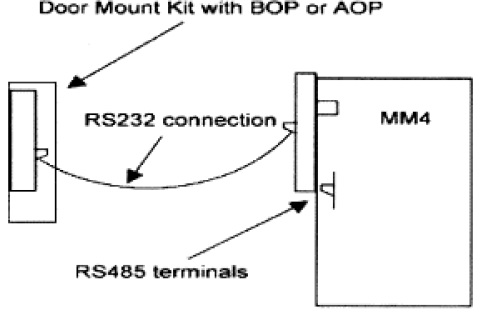

2. 使用BOP/AOP 安装组件（6SE6400-OPMOO-OAAO)
（如图）这个组件仅仅是延长了现有的RS232接口，然后将AOP或BOP安装到门上。测试表明，尽管RS232电缆的最大长度为3米，但也可以在20米之内有效的工作，但并不能保证。另外，另一个RS485接口可以进行其他的通讯。
3.（如图）这个组件仅仅是延长了现有的RS232接口，然后将AOP或BOP安装到门上。测试表明，尽管RS232电缆的最大长度为3米，但也可以在20米之内有效的工作，但并不能保证。另外，另一个RS485接口可以进行其他的通讯。

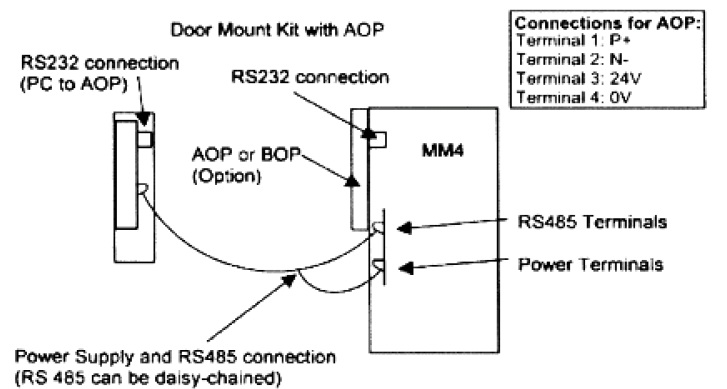

4. 使用AOP安装组件（ 6SE6400-OMDOO-OAAO)
（如图）在这种安装方式下， AOP连接到MM4XX变频器的RS485接口，同时需要由变频器提供24V电源如果有多个变频器相连，可以通过变频器上的RS485端子进行连接。通过RS485 口，AOP可以和所有的变频器进行通讯，这种RS485连接可以工作在较长距离，通常是几百米。但是由AOP至变频器之间包含有电源，因此长度被限制为25米。
在这个组件里也提供了一个隔离的RS232接口，例如，可以允许AOP和计算机通讯。在这种情况下，PC和AOP之间通讯， AOP和变频器之间通讯。
5. 使用PC和MM4XX变频器的连接组件（6SE6400-IPCOO-OAAO)
这个组件可以使PC通过一个简单的适配器和RS232电缆经RS232接口和变频器进行通讯。
6.使用AOP至PC的连接组件。这个组件允许PC和AOP之间进行通讯。AOP安装到一个合适的操作台上。它需要一个外部的电源供电。
7.使用PROFIBUS通讯。当使用PROFIBUS和变频器通讯时，RS485接口被禁止，RS232接口可以用来连接BOP、AOP等。 |
