发表人：diyaya

发表时间：2015/4/20 17:51:00

本栏论题：

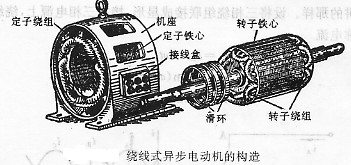

绕线式三相电动机结构图 [2140]

    三相异步电动机的转子铁心是圆柱状的，也是用硅钢片叠成，表面冲有槽，用来放置转子绕组。转子铁心装在转轴上，轴上加机械负载。
    根据构造的不同可分为鼠笼式和绕线式两种。
    鼠笼式异步电动机若去掉转子铁心，嵌放在铁心槽中的转子绕组，就象一个“鼠笼”，它一般是用铜或铝铸成。
    绕线式异步电动机的转子绕组同定子绕组一样也是三相的，它联接成星型。每相绕组的的始端联接在三个铜制的滑环上，滑环固定在转轴上。环与环，环与转轴之间都是互相绝缘的。在环上用弹簧压着碳质电刷。
    起动电阻和调速电阻是借助于电刷同滑环和转子绕组联接。
