PROFIBUS从站之间的DX通讯的组态设置 [9192]

    通过DX方式可以实现PROFIBUS从站之间的数据交换，无需再在主站中编写通讯和数据转移程序。系统中至少需要一台PROFIBUS 1类主站，两台PROFIBUS非智能从站才能够实现DX模式的数据交换，下面将通过图解，说明实现DX通讯的过程：

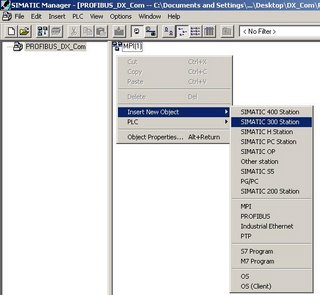

    首先，在STEP7中创建一个Project，分别插入一个主站：CPU314C，两个从站：CPU315-2DP

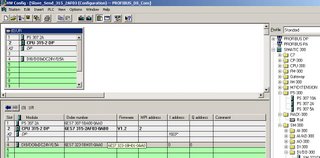

然后分别对每个站进行硬件组态：

首先对进行数据发送的从站进行硬件组态：

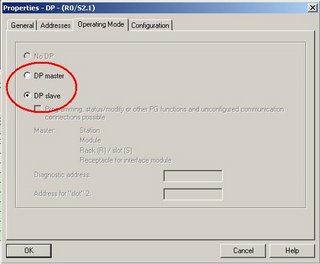

组态CPU时，要创建一个PROFIBUS网络，并设定操作模式为DP Slave：

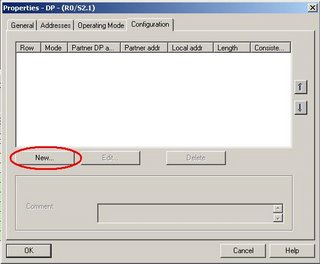

然后选择Configuration页面，用鼠标点击New键，创建数据交换映射区：

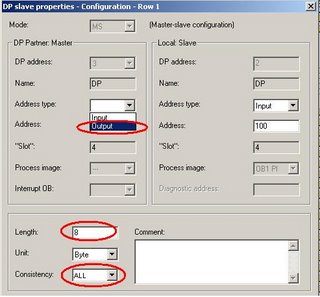

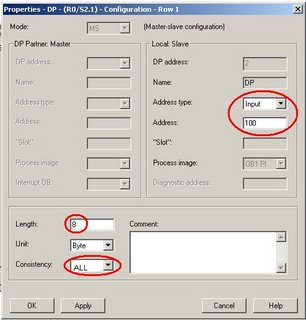

选择Input和Output区，设定地址和通讯字节长度，数据一致性设置为ALL：

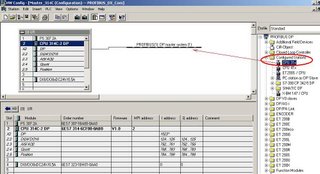

组态完进行数据发送的从站后，我们再组态主站，同样在插入CPU时，要创建PROFIBUS网络，设定为主站模式，并在窗口右侧的PROFIBUS DP树型图中选择已经组态的CPU31X站，把它拖到PROFIBUS总线上：

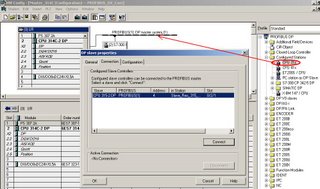

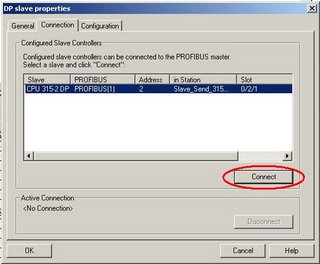

这时会弹出链接窗口，选中已经组态的从站，点击Connect按钮：

设定主站与从站之间的数据对应关系：

主站的输入与从站的输出对应，主站的输出与从站的输出对应，注意将数据通讯的一致性设置为ALL：

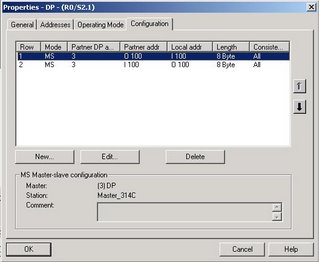

此时组态接收数据的从站，插入该从站CPU时创建PROFIBUS网络，并在Configuration页面中新建两个数据交换对应区，分别设置为MS模式和DX模式：

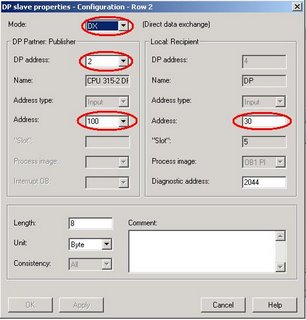

设定DX模式下的通讯交换区时，需要设定发送数据从站的站地址，这里为2：

组态完该从站后，再打开主站的硬件组态窗口，将第二个从站挂到PROFIBUS总线上去，点击Connect按键，建立主从站的链接：

    设定主站与从站的地址对应关系，并将数据一致性选为ALL：
    到此，系统的硬件组态完成，分别将各个站的组态信息下载到PLC中。

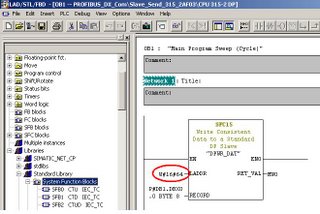

    在数据发送从站的OB1中编写SFC15程序块，并插入发送数据区DB1，在数据接收从站中的OB1中编写SFC14程序块，插入接收数据区DB2：

    从以上的界面图中，注意SFC14和SFC15的LADDR参数对应的是MS，DX模式下的Local Addr中的地址值，并且为16进制，所以W#16#64对应100，W#16#64对应30，在线监视SFC14和SFC15的RET_VAL参数值为0。
    将编写好的OB1，SFC14，SFC15，DB1，DB2分别下载到两个从站当中，同时为了保证从站调电不导致主站停机，向主站下载OB1，OB82，OB86，OB122等程序块。
    将各个站切至运行状态，通过变量表对两个从站进行监视如下：
    可以看出从站间的数据实现了交换。

以下是关于《PROFIBUS从站之间的DX通讯的组态设置》论题的回复（共8篇）

回复人：阳光浴后　

回复时间：2008/2/9 8:41:00

支持(954) | 反对(988)

从站之间通讯还是通过主站，能有绕过主站直接通讯的方法吗？
