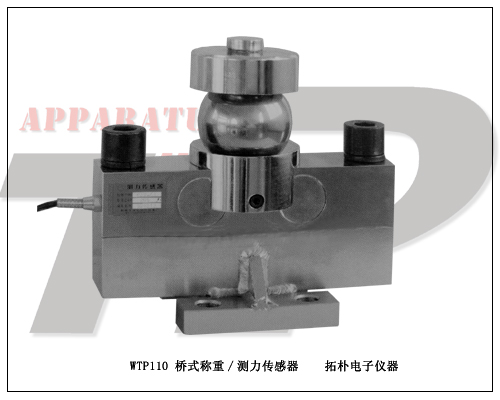

WTP110 桥式称重,测力传感器
产品特点及结构 采用40CrNiMoA或17-4PH材质；胶密封或者焊接密封；载重能力强，安装方便。主要适用于：汽车衡、轨 道衡等各类电子称重设备。
主要技术参数
额定载荷(t): 10、20、25、30、50
精度等级: C3
绝缘电阻(MΩ): ≥5000(100VDC)
综合误差(%F.S): 0.02
激励电压(V): 9～12 (DC)
灵敏度(mV/V): 2.0±0.02
温度补偿范围(℃): -10 ～ +40
非线性(%F.S): 0.017
使用温度范围(℃): -20 ～ +55
滞后(%F.S): 0.02
零点温度影响(%F.S/10℃): 0.017
重复性(%F.S): 0.01
灵敏度温度影响(%F.S/10℃): 0.014
蠕变(%F.S/30min): 0.02
安全过载范围(%F.S): 150
零点输出(%F.S): ±1
极限过载范围(%F.S) 200
输入阻抗(Ω): 700±3
防护等级: 胶封IP67,焊接密封IP68
输出阻抗(Ω): 700±3 电缆线 四芯屏蔽电缆Φ6×12m
接线方法: 输入(电源) + ： 红色；输入(电源) - ： 黑色；输出(信号) + ： 绿色；输出(信号) - ：白色
|
