EPLAN P8 与 Phoenix 的 Clip Project Advanced 2007

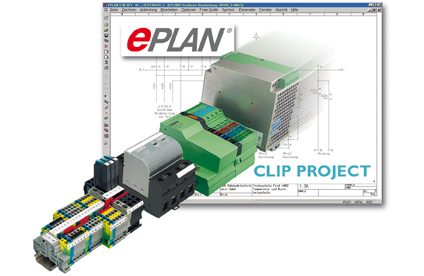

Clip Project Advanced 2007 Planning 是由 EPLAN 公司和 Phoenix(中文名:菲尼克斯电气)共同开发的专业设计选型软件. 通过该软件可以对 Phoenix 使用各种连接技术的产品进行设计选型: 螺钉式,回拉式弹簧式,直插弹簧式和快速免剥线式端子.该软件可以帮助我们找到最好的端子排设计方案. 而且其自检功能可以避免选型错误.它可以使你的设计由概念转换为真正的产品.自动的更新功能可以让你在设计过程中,使用的都是 Phoenix 公司最新的产品数据.
CLIP PROJECT 与 EPLAN 的数据通讯接口是双向的, 即可将 EPLAN 的项目数据,如所需接线端子的名称,导线横截面积,标记条内容,接线回路数以及功能等,输入 CLIP PROJECT, 之后在 CLIP PROJECT 中设计所需端子,然后可直接输出到 EPLAN中. Clip Project Advanced 2007 完全支持 EPLAN 5, EPLAN 21 和 EPLAN electric P8.
具体功能包括:
-自动更正功能,确保设计端子排时端盖,终端固定端子等不被遗忘;
-可以 2D 和 3D 的格式将端子排导出为 DWG 和 STEP 格式;
-可使用"拖放式"设计模式;
-完整文档输出,包括安装清单, BOM 表, 标记条和附件列表等;
-无缝导出标记条内容到标签(Marking)设计软件中并进行直接打印;
-带图像支持功能的简易产品选择;

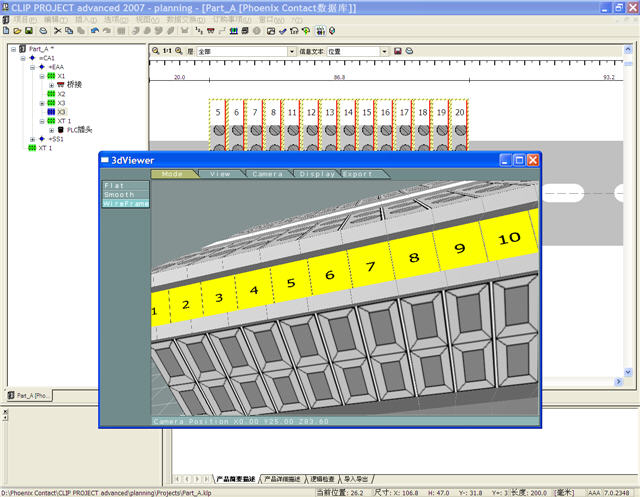

-实时二维图形和三维图形外观预览
-带用户指南的防雷过电压保护模块的简易设计;
-组合接线端子,过电压保护,PLC继电器,光学耦合器,电源模块及总线模块的设计;
-生成的图形可以转换成AUTOCAD的DXF,DWG和DXB等可缩放矢量图形格式;
-可以转换成BMP,GIF,JPG,PCX和TIF等位图格式;
-数据格式可转换成EXCEL和WORD格式;
总之,您可以使用该软件将单个产品或端子排的数据和图形直接通过打印机打印,或者作为一个文件进行保存,您还可以将设计好的端子条的信息直接以EMAIL方式发来进行订购.
Clip Project Advanced 2007 Marking也是一款非常先进易用的标签(Marking)设计软件.它支持以下打印机: THERMOMARK S1, W1 以及 P1 Plotter.软件的特征包括:
-简单易用
-自动按照数字和字母排序
-自动行的循环
-大量的危险,警告及其它认证用的电气符号库
-图形化的设计界面
-可以从 Excel,文本文件, Clip Project 和 EPLAN Electric P8 中直接导入数据.
|
