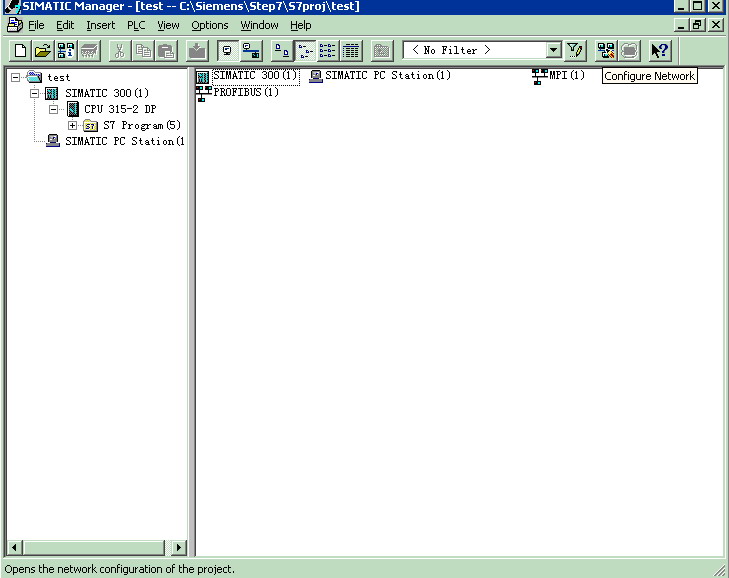

步骤1、在硬件组态的基础上，切换到主画面，并点击
按钮。

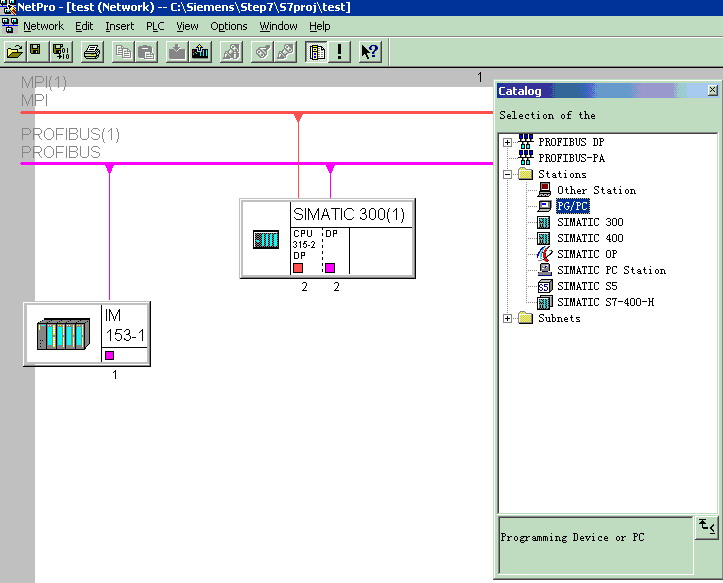

步骤2、系统将弹出网络组态画面，然后点击VIEW\Catalog将元件库打开。
步骤3、将STATION下面的PG/PC拖入组态画面中，然后双击PG/PC，弹出PG/PC组态画面，然后点开INTERFACES页。点击NEW，选择MPI interface,点OK键。
步骤4、然后弹出MPI组态窗口，将MPI地址设置为0，并将SUBNET中的MPI（1）选中，点击确定。

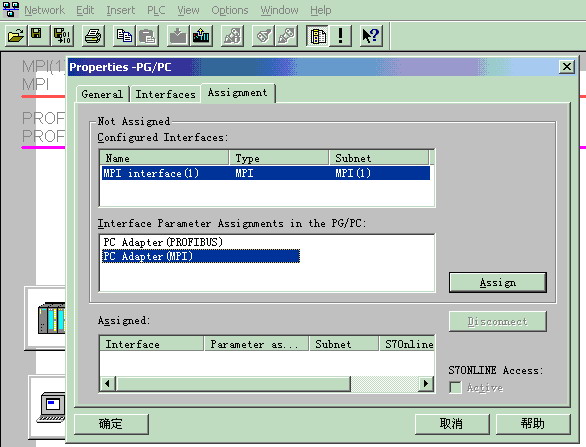

步骤5、点开Assignment页，选中MPI INTERFACE（1）和PC ADAPTER（MPI）；然后点击ASSIGN，再点击‘确定’按钮。PG/PC组态完成。
步骤6、组态PC STATION ，将PC –STATION拖入组态画面，将其双击，进入PC-STATION组态画面，

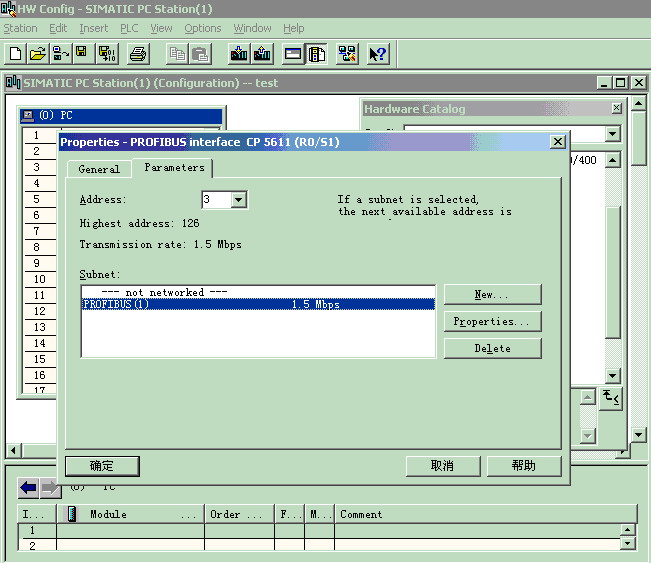

步骤7、点开PC-STATION 下的CP PROFIBUS\cp5611 将其拖入PC的第一槽位。弹出CP5611组态画面，选中PROFIBUS（1），点击确定。然后点击SAVE AND COMPILE，将组态存盘和编译。

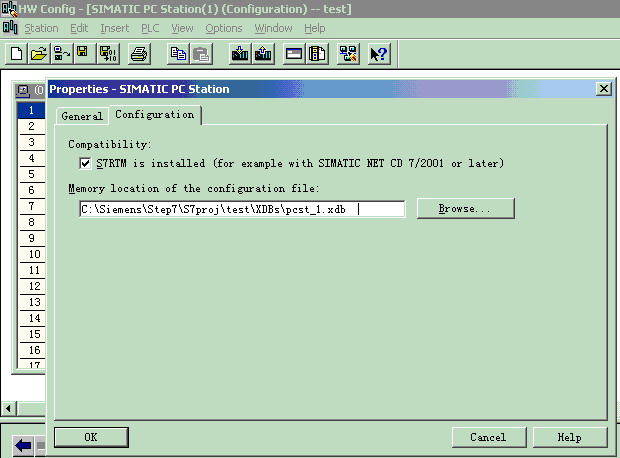

8、点击STATION\Properties,打开PC STATION 属性画面，点开CONFIGURATION 页。在中间的框中是PC STATION 的组态文件的文件夹地址和名称。我们可以用该文件配置PC机的CP5611网卡
|
