SEE Electrical V5R1教学文本及视频（五）——复制与模块的应用 [1732]

SEE Electrical V5R1的复制与模块的应用

——IGE+XAO产品经理汪文鸿

    如果想查看前面所讲章节，请点击：
    1、如何使用SEE Electrical V5R1创建新项目
    2、如何使用SEE Electrical V5R1进行原理绘制01
    3、如何使用SEE Electrical V5R1进行原理图绘制02

    4、如何使用SEE Electrical V5R1进行相同电位的转移



    这里讲解一下软件复制的几种方法以及模块化的应用。

    一、复制
    软件提供了多种复制的方法，下面分别介绍。
    1．内容的复制
    方法1：使用快捷键Ctrl+C 和 Ctrl+V

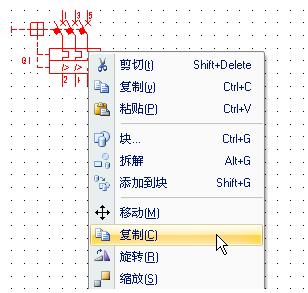

    方法2：选中元素，右击选择“复制”，选择基点进行移动复制

以下是关于《SEE Electrical V5R1教学文本及视频（五）——复制与模块的应用》论题的回复（共5篇）

回复人：jessica114　

回复时间：2010/7/27 10:47:00

支持(564) | 反对(535)

    方法3：选中元素，按住ctrl键后，拉动元素到想要的位置即可。

    以上的方法复制是单一的，下面看看复制多个的操作方式。
    方法4：选中要复制的元素，按住数字键不放；拖动元素，其之间的距离为偏移量。
    大家可能看出来这样复制的话个数也只有1-9个，那么超过10个呢？
    这时候你可以按住0，则会出现一个对话框如下：

    你可以在此对话框输入数量即可。
    2．页面之间的复制

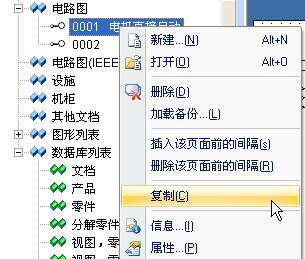

    方法1：右击选择要复制的页面，点击“复制”。

    选中要复制的页面，拖动此页面，拖动时按住Ctrl键。
    注意：
    如果不按住Ctrl键，就是移动页面，而不是复制。另外，此方法也可以适用在不同的项目之间。

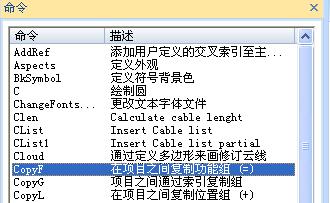

    方法3：使用命令CopyF 或CopyL，此命令是复制功能/位置组。

    二、模块化设计
    频繁使用的回路可以储存为模块，方便调用。

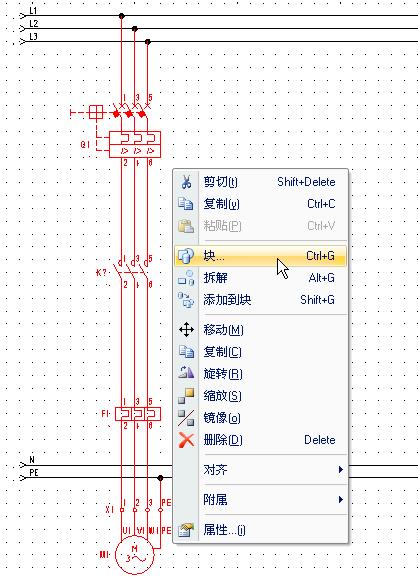

    选择典型回路，将其储存到符号库中。（您也可以将此回路做成块，右击选择弹出菜单“块…”）

    将一些典型回路或者常用的内容做为模块储存在符号库中，方便我们调用，以便我们能通过Excel调用使之自动生成电路图，提高效率。

    如下图所示，将红色部分即电机直接启动的主回路作为模块，储存在符号库中。
    http://www.chinakong.com/upload/upload/201007271046178.jpg
