    如何使用SEE Electrical V5R1进行电线编号
    ——IGE+XAO产品经理 汪文鸿

    如果想查看前面所讲章节，请点击：

    1、如何使用SEE Electrical V5R1创建新项目
    2、如何使用SEE Electrical V5R1进行原理绘制01
    3、如何使用SEE Electrical V5R1进行原理图绘制02
    4、如何使用SEE Electrical V5R1进行相同电位的转移
    5、SEE Electrical V5R1的复制与模块的应用
    6、如何使用SEE Electrical V5R1进行设备库的添加和应用
    7、如何使用SEE Electrical V5R1进行电缆的添加和应用
    8、如何使用SEE Electrical V5R1进行电线编号

    在SEE Electrical 软件里，原理图画完之后，您就可以自动生成列表清单，比如说产品列表，零件列表，端子接线图等等。这些清单都是由软件自动统计的，而不需要设计人员去统计，防止在统计时出错。

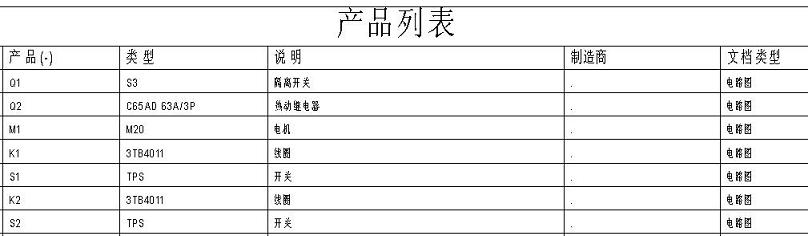

    1． 产品列表
    即所谓的元件表，右击产品列表，在弹出的上下文菜单选择“生成”。



 回复时间：2010/8/10 15:16:00

支持(403) | 反对(489)

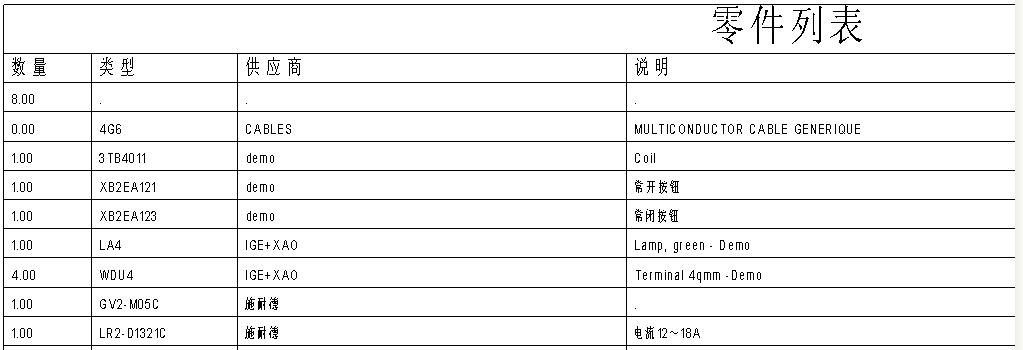

    3． 零件列表
    即采购单，包含采购所需的信息。
