[全部]SEE Electrical V5R1教学文本及视频（十）——机柜的布局 [2468]

如何使用SEE Electrical V5R1进行机柜的布局

——IGE+XAO产品经理汪文鸿

    1、如何使用SEE Electrical V5R1创建新项目
    2、如何使用SEE Electrical V5R1进行原理绘制01
    3、如何使用SEE Electrical V5R1进行原理图绘制02
    4、如何使用SEE Electrical V5R1进行相同电位的转移
    5、SEE Electrical V5R1的复制与模块的应用
    6、如何使用SEE Electrical V5R1进行设备库的添加和应用
    7、如何使用SEE Electrical V5R1进行电缆的添加和应用
    8、如何使用SEE Electrical V5R1进行电线编号
    9、如何使如何使用SEE Electrical V5R1进行自动生成列表清单

    在SEE Electrical 软件里，原理图画完之后，您就可以通过软件半自动的生成机柜的布局。当然，您要快速的绘制机柜布局的前提是完善你的数据库。
    右击“机柜”模块选择下拉菜单“新建”，新建一个绘制机柜的页面，您可以发现菜单栏与“电路图”模块有所区别的。

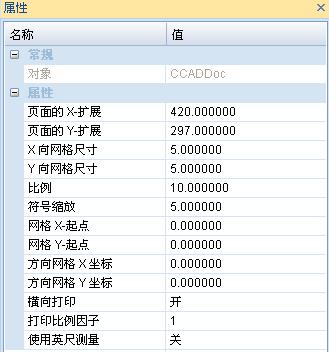

    右击机柜页面选择“属性”，可以更改页面属性信息。

    在软件里，有个机柜工具栏，您可以绘制面板、导轨和线槽等等。
    工具条如下：

    接下来我们以Demo这个做为示例，来绘制机柜的布局。原理图中的大部分组件的类型为ABB厂商。
    1．绘制柜子的外观图形，当然也可以选择符号库Cabinet下所需要的图形。
    如果要求简单的话，您也可以绘制一个面板（矩形表示）。
    2．点击图标

    ，绘制导轨。输入导轨的宽度和长度，如宽35，长400
    3．点击图标

绘制走线槽。您可以按小键盘的+或- ，进行旋转。由于走线槽是矩形的，您可以对走线槽进行填充，

    这样，框架就画好了，如下图所示。

    接下来我们看看组件的图形是怎么插入到机柜中。
    4．点击图标

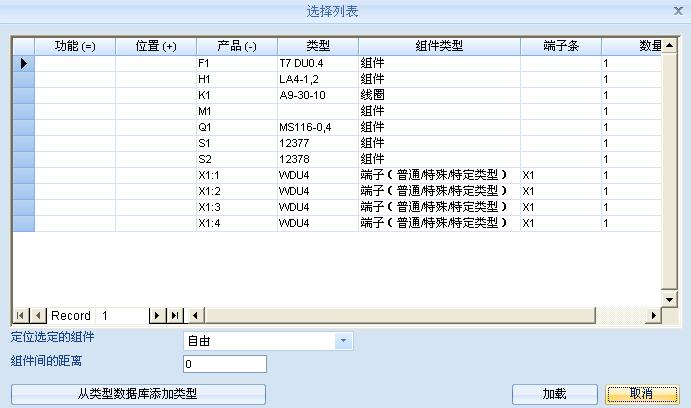

    打开“选择列表”对话框。

这个对话框会列出你在原理图中用到的所有组件的信息，如果您所选的类型的定义通道中已经为此分配了机柜图形，或者有相应的长宽高，那么您在加载这个产品的时候，会有相应的机柜图形出现。当然如果您没有这样做的话，软件会自动默认插入

    的图形。
    当您加载一个产品之后，在此对话框中就会减少一个，这样您就可以轻松的知道组件的布置情况。

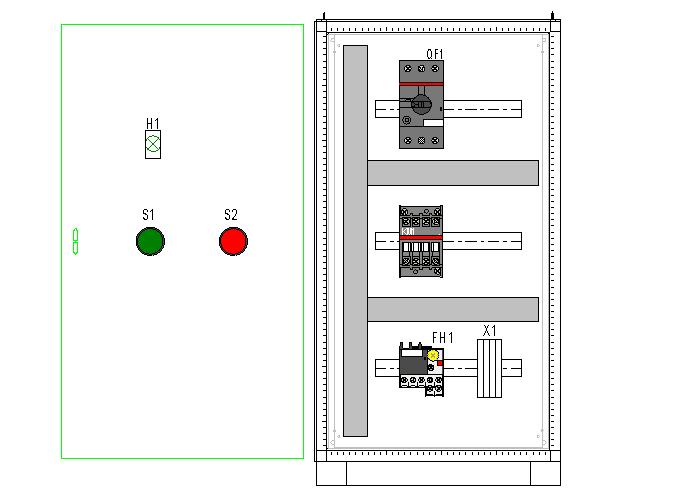

    加载完成之后，如下图所示。

    5．点击菜单“绘制”，从下拉菜单中选择“标注”，添加尺寸标注。

    这样，一个完整的机柜布局图就绘制完了。

    对应视频下载：

    http://www.xuegongkong.com/section/details/2010073009553900002.html

    联系我们：
    IGE+XAO 中国
    SEE Electrical电气CAD专家
    地址：南京市广州路5号君临国际B栋801
    电话：+86(0)25 8689 0716 84650534
    传真：+86(0)25 8465 0564
    Email：zhouqin@ige-xao.com
    网址：www.ige-xao.com.cn
