西门子smart line系列触摸屏使用的是软时钟，每次上电后，其内部时间都是从2004-1-1开始，(而且无法手动输入)它需要通过读取PLC时间，才能更正触摸屏的系统时间。
注：有些人会说西门子smartline触摸屏与s7-300 PLC是不能连接的，但只要中间加装大连德嘉的PPItoMPI映射转换器器就可实现，现在地球人都知道，有兴趣的读者可以到http://www.dl-winbest.cn查看。
使用S7-300 CPU时钟同步西门子smartline触摸屏 (注：要有大连德嘉PPItoMPI触屏适配器的硬件支持)
步骤如下：

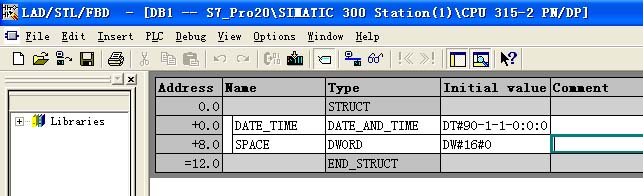

a. 在STEP7中，定义DB1-->在0偏移地址处定义一个变量DATE_TIME，数据类型Complex Types->DATE_AND_TIME，然后紧接着定义一个变量SPACE,数据类型Elementary Types->DWORD, 总共占用12个字节。见下图：
b.在STEP7中的OB1中调用SFC1"READ CLK"[RET_VAL:=MW30 ; CDT:=DB1.DATE_TIME]见下图：
c. 如果是用WinCC Flexible 组态：请先设置好通讯参数；然后在“区域指针”页内， 建立“日期/时间PLC”, 指向S7-200 中存放时间信息的区域VW100即可。见下图：
d.大连德嘉PPItoMPI触屏适配器的V区与DB块对应开关设置为switch=1 [即VW100 对应 DB1.DBW0也就是DATE_TIME的起始地址]
细心的读者可能对DB1中多定义的 SPACE感到疑惑,这是因为西门子smart line触摸屏在读取时间时是连续读取12个字节(可能为以后某些功能预留的)
前8个字节是 : 年 月 日 hour minutes seconds millisconds Day_of_Week;
后4个字节为预留,如果不定义后4个字节,时钟同步就会失败,切记!
|
