PPI to PN(西门子以太网 ProfiNet for S7-300/400) 触屏适配器电子文档
--------------------------------------------------------------------------------

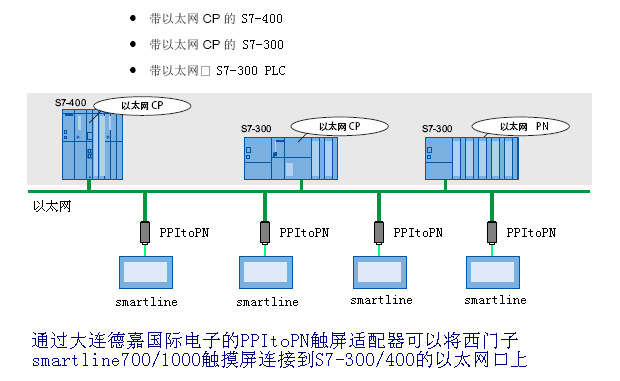

1.PPItoPN触屏适配器功能：将西门子smart line触摸屏通过该适配器与S7-300/400 PLC的以太网口连接通讯。确切的说是与西门子带网口的S7-300/400 PLC 以及 CP343/CP443 还有大连德嘉的ETH-MPI(DP) 进行以太网通讯.其最大的好处是通讯速度快抗干能力强,尤其是带网口的S7-300/400的PLC 通过交换机,可以同时接6到8台西门子smart line触摸屏,这比用MPI或DP连接西门子触屏的个数可是多了不少,而且稳定性和通讯速度都有大幅提高! 更令人高兴的是此种方案,可以给客户省下大量的成本!
2.变量的对应关系：Smart line中的Q区、I区、M区与S7-300/400 PLC的Q区、I区、M区一一对应；唯一特殊的是Smart line中的V区与S7-300/400的DB块相对应,其对应关系与选择的Switch值有关，详情见附录。
3.无需连接外电源：从西门子smart line触摸屏的通讯口上取得24V电源
4.连接方式:触屏适配器一端通过50厘米电缆(随产品提供)与西门子smart line触摸屏连接，另一端以太网口的连接方式如下：
a. 直连型:即一个触屏适配器和一台S7-300/400 PLC的网口,直接用RJ45交叉型网线相连.
b. 中转型:即触屏适配器中间通过以太网交换机,与S7-300/400 PLC的网口相连,使用的是RJ45直连型网线.
5.触屏适配器参数设置:[由于大部分参数无需设置，所以你几乎无需填写下边的参数,但有时你需修改IP值和switch值]
a.适配器IP:它的段址一定要与相连的S7-300/400 PN 地址相同,即前三项相同,第四项不同.
例:S7-300/400 PN 的IP(192.168.1.10),掩码(255.255.255.0),路由器地址(192.168.1.1),触屏适配器IP(192.168.1.20)
注:在同一网络中IP是唯一的,不能相同。计算机也要设置相应的IP地址(与转换器处于同一段中）
一旦触屏适配器的IP设置好后,只要计算机的IP地址与其在同一段中(即前三项相同,第四项不同),在该计算机的浏览器中直接键入触屏适配器的IP地址,并且此时该触屏适配器没有与PLC的网口进行连接(将PLC的网线拔掉即可),就会进入触屏适配器的主菜单中.
当然你也可在该计算机的浏览器中键入192.168.1.222[触屏适配器后门地址]也同样会进入触屏适配器的主菜单[前提条件是:该触屏适配器没有与PLC的网口进行连接(将PLC的网线拔掉即可),且该计算机的IP地址与触屏适配器在同一段中，同时该网络中只有一个触屏适配器]
b.C适配器MAC:共六项,用十六进制数填写（Hex:0..9,A,B,C,D,E,F)
第一项为0（即使你填入其它数值，转换器也会将其变为0），其它5项可任意填写,但不能与网络中其它MAC相同。
注:在同一网络中MAC是唯一的,不能相同,两个相邻MAC地址的最小间隔为1，例：00.12.FF.FF.FF.01和00.12.FF.FF.FF.03间隔为1，不能连续!
c.适配器 PPI 站号:[此参数无需设置](2-126)
是指适配器PPI接口的站号，缺省值为2 ，在 [smart line] WinCC flexible的[连接]设置中： PLC设备 [地址=2] (注：这里的2 就是指适配器PPI接口的站号，它们应该完全一致)
d.V区与DB块映射选择 switch:[缺省值为1](0-4)
当switch=1时:
[smart line]的V100-V199对应[S7-300/400] 的DB1.DBm0-DB1.DBm99 [m代表X,B,W,D]
[smart line]的V200-V299对应[S7-300/400] 的DB2.DBm0-DB2.DBm99 [m代表X,B,W,D]
...... ......
[smart line]的V6500-V6599对应[S7-300/400] 的DB65.DBm0-DB65.DBm99 [m代表X,B,W,D]
...... ......
[smart line]的V32600-V32699对应[S7-300/400] 的DB326.DBm0-DB326.DBm99 [m代表X,B,W,D]
switch的其它取值对应关系，详见下面的附录
e. PLC 的IP地址:即触屏适配器所要连接PLC 的IP地址,此参数需手动设置
参数设置提交后，如果想再次进入主菜单，最好在cmd窗口键入c> arp -d (删除计算机中已保留的IP/MAC表),以便触屏适配器新改动的IP/MAC与老地址无冲突
--------------------------------------------------------------------------------
附录：V区与DB块对应关系
v区在smart700/1000[确切的说是WinCC flexible中]的取值范围[0-32767]
下边出现的m代表X,B,W,D
switch=0
v0-v32767对应DB1.DBm0-DB1.DBm32767
switch=2
v0-v999对应DB100.DBm0-DB100.DBm999 长度 0-999
v1000-v1999对应DB101.DBm0-DB101.DBm999
v2000-v2999对应DB102.DBm0-DB102.DBm999
...... ......
v27000-v27999对应DB127.DBm0-DB127.DBm999
...... ......
switch=3
v0-v9999对应DB100.DBm0-DB100.DBm9999 长度 0-9999
v10000-v19999对应DB101.DBm0-DB101.DBm9999
v20000-v29999对应DB102.DBm0-DB102.DBm9999
v30000-v32767对应DB103.DBm0-DB103.DBm2767
switch=4
v100-v199对应DB1.DBm0-DB1.DBm99 长度 0-99
v200-v299对应DB2.DBm0-DB2.DBm99
v300-v399对应DB3.DBm0
|
